3.4. Nodes (노드 관리)

개요​

Nodes 페이지는 MCM 컨트롤 플레인에 등록된 모든 멤버 클러스터의 노드를 통합적으로 관리하는 페이지입니다. 클러스터별 노드 상태, 리소스 사용량, 역할 정보 등을 한눈에 확인하고 모니터링할 수 있습니다.

주요 목적:

  • 멀티클러스터 노드 통합 모니터링
  • 클러스터별 노드 필터링 및 검색
  • 노드 상태 및 리소스 사용량 확인
  • GPU 노드 식별 및 관리
  • 노드 문제 진단 및 분석

화면 구성​

노드 관리 페이지는 테이블 뷰와 그리드 뷰 두 가지 형태로 제공됩니다.

1. 테이블 뷰​

기본 표시 형태로, 노드 목록을 테이블 형태로 표시합니다.

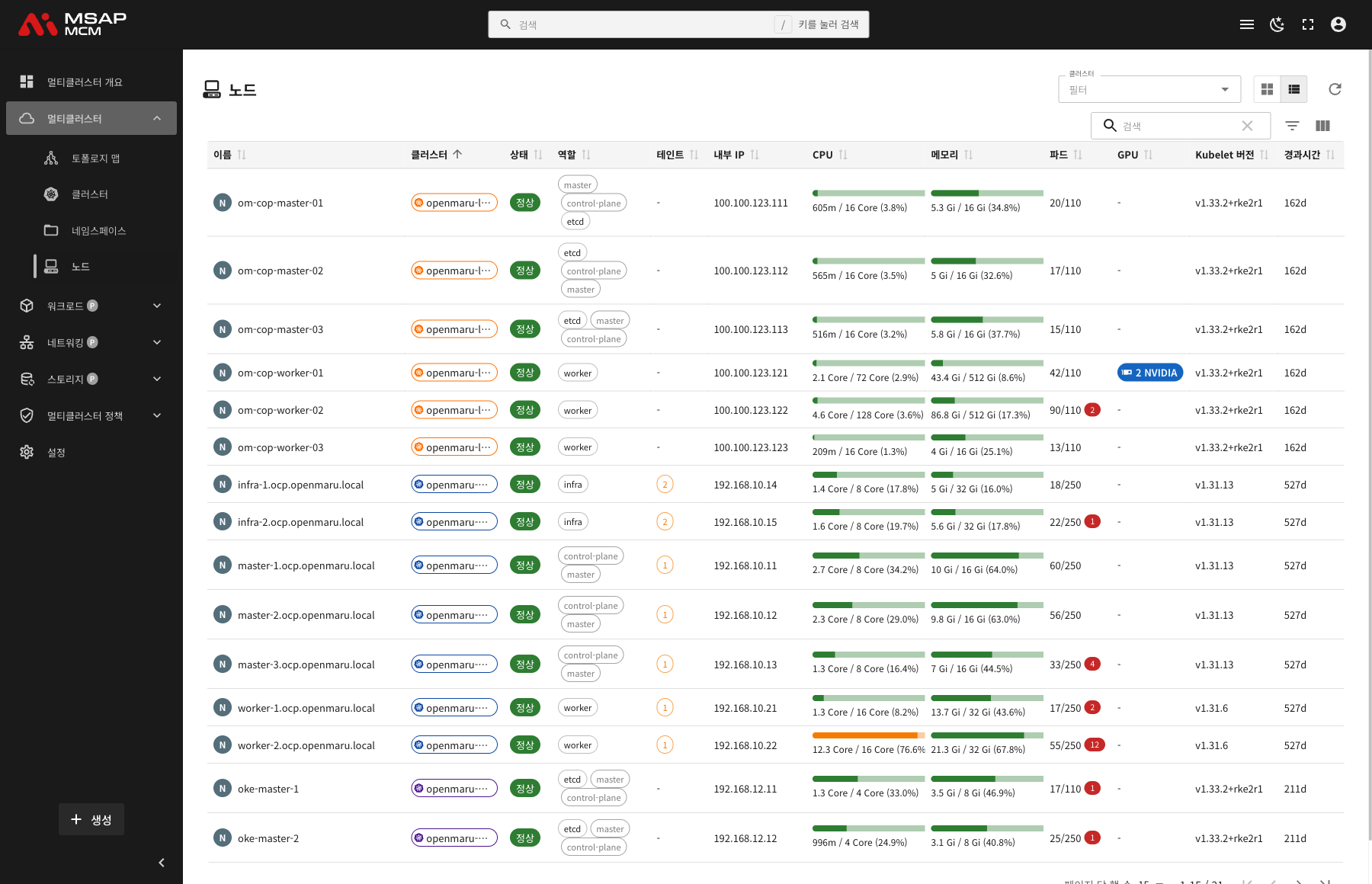

노드 테이블 뷰

페이지 상단 요소​

요소설명
클러스터 필터특정 클러스터의 노드만 표시
뷰 전환 버튼그리드 뷰 / 테이블 뷰 전환
새로고침 버튼노드 목록 갱신
검색창노드 이름으로 검색

테이블 컬럼​

컬럼설명정렬
이름노드 호스트네임✅
클러스터노드가 속한 클러스터✅
상태정상 / 비정상✅
역할master, worker, control-plane, etcd, infra 등✅
테인트노드에 설정된 테인트 수✅
내부 IP노드의 내부 IP 주소✅
CPUCPU 사용량 및 사용률 (프로그레스 바 포함)✅
메모리메모리 사용량 및 사용률 (프로그레스 바 포함)✅
파드현재 파드 수 / 최대 파드 수✅
GPUGPU 정보 (있는 경우 NVIDIA 표시)✅
Kubelet 버전Kubelet 버전 정보✅
경과시간노드 생성 후 경과 시간✅

리소스 사용량 표시 형식​

사용량 / 할당 가능량 (사용률%)

예: 2.1 Core / 72 Core (2.9%)

  • 실제 사용: 2.1 Core
  • 할당 가능: 72 Core
  • 사용률: 2.9%

2. 그리드 뷰 (카드 형태)​

노드를 카드 형태로 표시하여 시각적으로 확인할 수 있습니다.

노드 그리드 뷰

노드 카드 구성​

각 노드 카드에는 다음 정보가 표시됩니다:

요소설명
노드 이름노드 호스트네임
상태 배지정상(녹색) / 비정상(빨간색)
클러스터노드가 속한 클러스터 이름
역할 배지master, worker, control-plane, etcd 등
GPU 배지GPU 노드인 경우 NVIDIA + GPU 수 표시
내부 IP노드의 내부 IP 주소
Kubelet 버전Kubelet 버전 정보
OS 이미지운영체제 정보 (예: Rocky Linux 9.5)
CPU사용량 / 할당 가능 (사용률%)
메모리사용량 / 할당 가능 (사용률%)
파드현재 + Karmada 파드 / 최대 (사용률%)
테인트테인트 정보 (비정상 노드의 경우 표시)

3. 클러스터 필터​

특정 클러스터의 노드만 필터링하여 볼 수 있습니다.

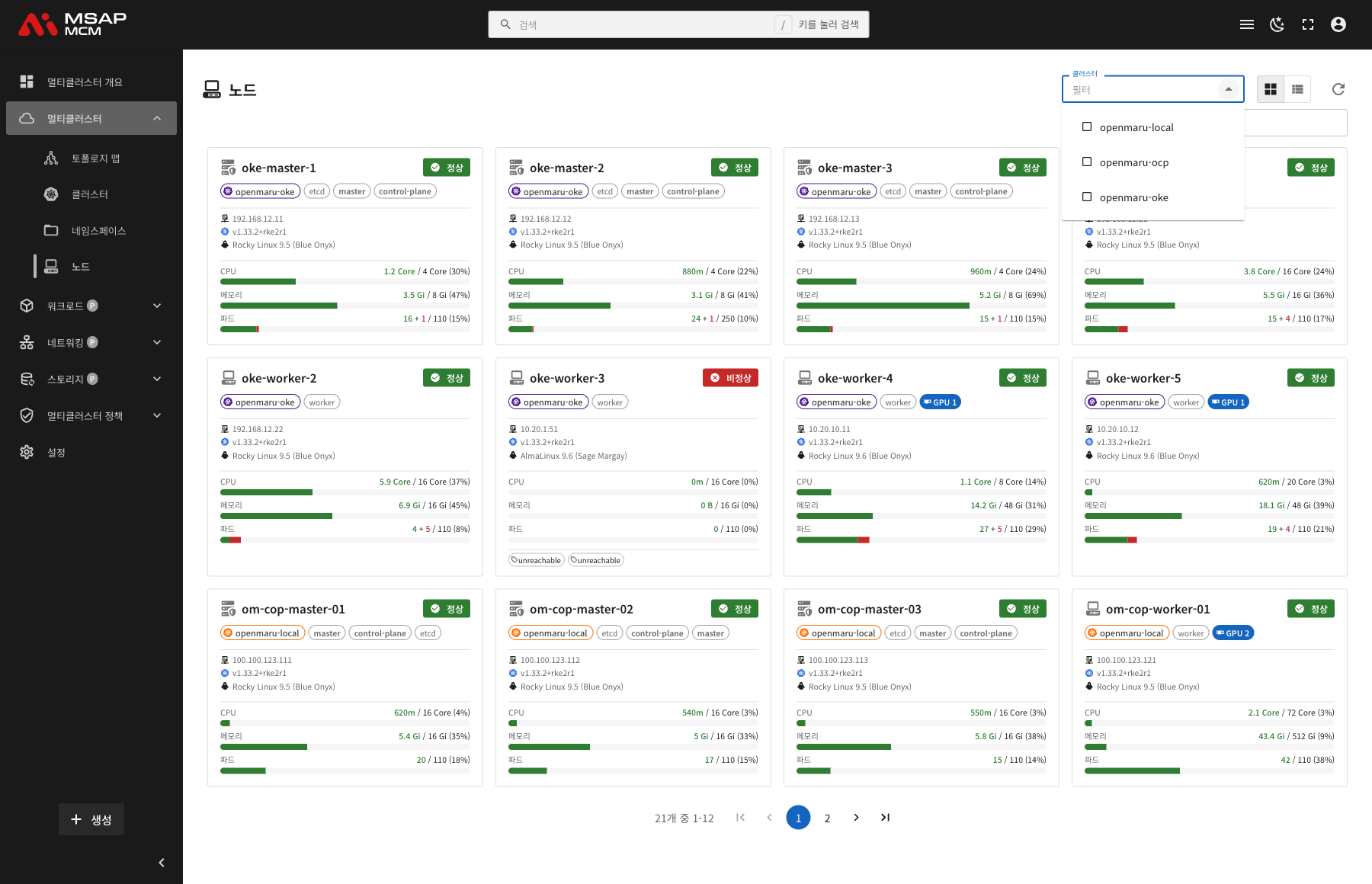

클러스터 필터
  • 드롭다운에서 하나 이상의 클러스터 선택 가능
  • 체크박스로 여러 클러스터 동시 선택 가능
  • 필터 해제 시 모든 클러스터의 노드 표시

노드 상세 정보​

노드 카드 또는 테이블 행을 클릭하면 상세 정보 패널이 열립니다.

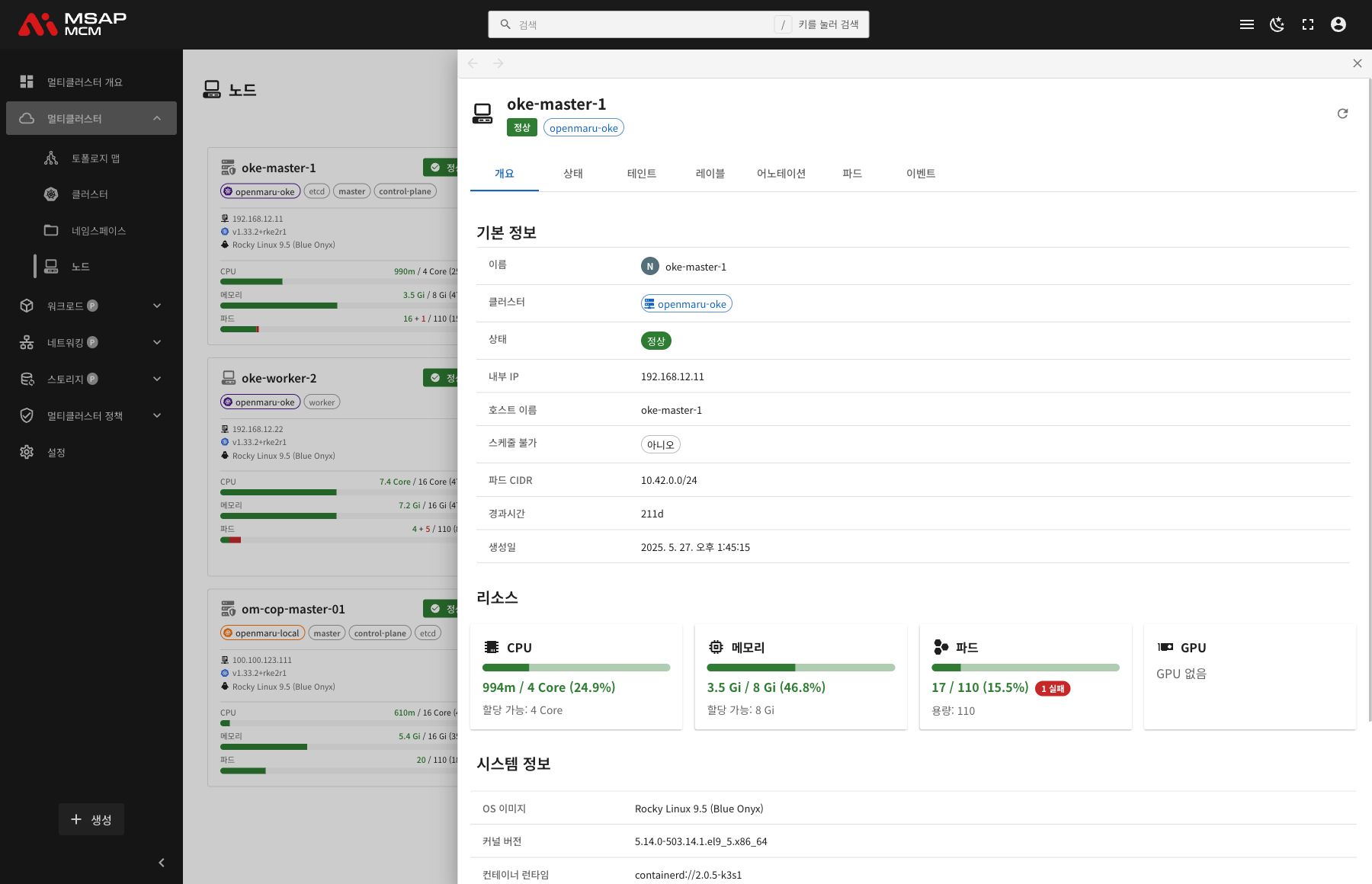

노드 상세 정보

상세 패널 헤더​

요소설명
노드 이름선택한 노드의 호스트네임
상태 배지정상/비정상 상태
클러스터 배지노드가 속한 클러스터
새로고침 버튼노드 정보 갱신

탭 메뉴​

개요 탭​

노드의 기본 정보, 리소스 사용량, 시스템 정보를 표시합니다.

기본 정보:

항목설명
이름노드 호스트네임
클러스터노드가 속한 클러스터
상태정상 / 비정상
내부 IP노드 내부 IP 주소
호스트 이름노드 호스트네임
스케줄 불가스케줄 가능 여부 (예/아니오)
파드 CIDR노드에 할당된 파드 CIDR
경과시간노드 생성 후 경과 시간
생성일노드 등록 일시

리소스:

항목표시 정보
CPU사용량 / 할당 가능 (사용률%), 프로그레스 바
메모리사용량 / 할당 가능 (사용률%), 프로그레스 바
파드현재 / 용량 (사용률%), 실패 파드 수 표시
GPUGPU 수 또는 "GPU 없음"

시스템 정보:

항목설명
OS 이미지운영체제 이미지 (예: Rocky Linux 9.5)
커널 버전Linux 커널 버전
컨테이너 런타임containerd 또는 docker 버전
Kubelet 버전Kubelet 버전
Kube Proxy 버전Kube Proxy 버전
운영체제OS/아키텍처 (예: linux/amd64)
머신 ID노드 머신 ID
시스템 UUID노드 시스템 UUID

상태 탭​

노드의 상태 조건(Conditions)을 표시합니다:

  • Ready: 노드가 정상 상태인지
  • MemoryPressure: 메모리 부족 여부
  • DiskPressure: 디스크 부족 여부
  • PIDPressure: PID 부족 여부
  • NetworkUnavailable: 네트워크 문제 여부

테인트 탭​

노드에 설정된 테인트(Taint) 정보를 표시합니다:

  • 테인트 키
  • 테인트 값
  • 테인트 효과 (NoSchedule, NoExecute, PreferNoSchedule)

레이블 탭​

노드에 적용된 Kubernetes 레이블 목록을 표시합니다.

어노테이션 탭​

노드에 적용된 어노테이션 목록을 표시합니다.

파드 탭​

해당 노드에서 실행 중인 파드 목록을 표시합니다.

이벤트 탭​

노드 관련 Kubernetes 이벤트를 표시합니다.

노드 상태​

상태 유형​

상태설명표시
정상노드가 정상 작동 중녹색 배지
비정상노드에 문제 발생빨간색 배지

비정상 노드 특징​

비정상 노드는 다음과 같은 특징을 보입니다:

  • 상태 배지가 빨간색으로 표시
  • 리소스 사용량이 0으로 표시될 수 있음
  • node.kubernetes.io/unreachable 테인트가 자동 적용
  • NoSchedule, NoExecute 효과로 새 파드 스케줄링 차단

노드 역할​

역할설명
masterKubernetes 마스터 노드
control-plane컨트롤 플레인 컴포넌트 실행 노드
etcdetcd 클러스터 멤버 노드
worker워크로드 실행 노드
infra인프라스트럭처 컴포넌트 노드

참고: 하나의 노드가 여러 역할을 가질 수 있습니다 (예: master, control-plane, etcd).

GPU 노드​

GPU가 장착된 노드는 다음과 같이 표시됩니다:

  • 테이블 뷰: GPU 컬럼에 "N NVIDIA" 형식으로 표시 (N은 GPU 수)
  • 그리드 뷰: 역할 배지 옆에 GPU 배지 표시
  • 상세 패널: GPU 섹션에 GPU 수 표시

사용 예시​

시나리오 1: 클러스터별 노드 확인​

  1. 클러스터 필터 드롭다운 클릭
  2. 확인하려는 클러스터 선택
  3. 해당 클러스터의 노드만 목록에 표시됨
  4. 각 노드의 상태 및 리소스 확인

시나리오 2: 비정상 노드 진단​

  1. 노드 목록에서 "비정상" 상태의 노드 확인
  2. 해당 노드 클릭하여 상세 패널 열기
  3. 상태 탭에서 어떤 Condition이 False인지 확인
  4. 테인트 탭에서 자동 적용된 테인트 확인
  5. 이벤트 탭에서 관련 이벤트 확인
  6. 해당 클러스터에서 노드 문제 해결

시나리오 3: 리소스 사용량 모니터링​

  1. 테이블 뷰에서 CPU 또는 메모리 컬럼 정렬
  2. 사용률이 높은 노드 식별 (프로그레스 바로 시각적 확인)
  3. 필요시 노드 클릭하여 상세 정보 확인
  4. 파드 탭에서 리소스를 많이 사용하는 파드 확인
  5. 필요시 워크로드 재분배 또는 노드 확장 검토

시나리오 4: GPU 노드 관리​

  1. GPU 컬럼 확인 또는 정렬하여 GPU 노드 식별
  2. GPU 노드의 리소스 사용량 확인
  3. 필요시 노드 상세 페이지에서 GPU 정보 확인
  4. GPU 워크로드 배치 시 참고

시나리오 5: 노드 검색​

  1. 검색창에 노드 이름 입력
  2. 매칭되는 노드 필터링
  3. 원하는 노드 클릭하여 상세 정보 확인

관련 개념​

노드 테인트 (Taint)​

테인트는 노드에 특정 파드가 스케줄되는 것을 방지하는 메커니즘입니다:

  • NoSchedule: 새 파드 스케줄링 방지
  • NoExecute: 기존 파드도 축출
  • PreferNoSchedule: 가능하면 스케줄링 방지 (강제 아님)

비정상 노드에는 자동으로 node.kubernetes.io/unreachable 테인트가 적용됩니다.

노드 리소스​

  • 할당 가능 (Allocatable): 파드에 할당 가능한 실제 리소스
  • 용량 (Capacity): 노드의 전체 리소스 용량
  • 사용량 (Usage): 현재 사용 중인 리소스

Karmada 파드​

파드 수 표시에서 "+" 뒤의 숫자는 Karmada에서 관리하는 파드 수를 나타냅니다:

15 + 4 / 110 (17%)
  • 15: 일반 파드
  • 4: Karmada 관련 파드
  • 110: 최대 파드 수
  • 17%: 전체 사용률
