3.2. Clusters (클러스터 관리)

개요

Clusters 페이지는 MCM 컨트롤 플레인에 등록된 모든 멤버 클러스터를 관리하는 페이지입니다. 클러스터의 상태, 리소스 사용량, 노드 정보 등을 확인하고, 새로운 클러스터를 추가하거나 기존 클러스터를 편집/삭제할 수 있습니다.

주요 목적:

• 멤버 클러스터 등록 및 관리
• 클러스터별 상태 및 리소스 사용량 모니터링
• 클러스터 노드 정보 확인
• 클러스터 콘솔로 빠른 이동

화면 구성

클러스터 관리 페이지는 그리드 뷰와 테이블 뷰 두 가지 형태로 제공됩니다.

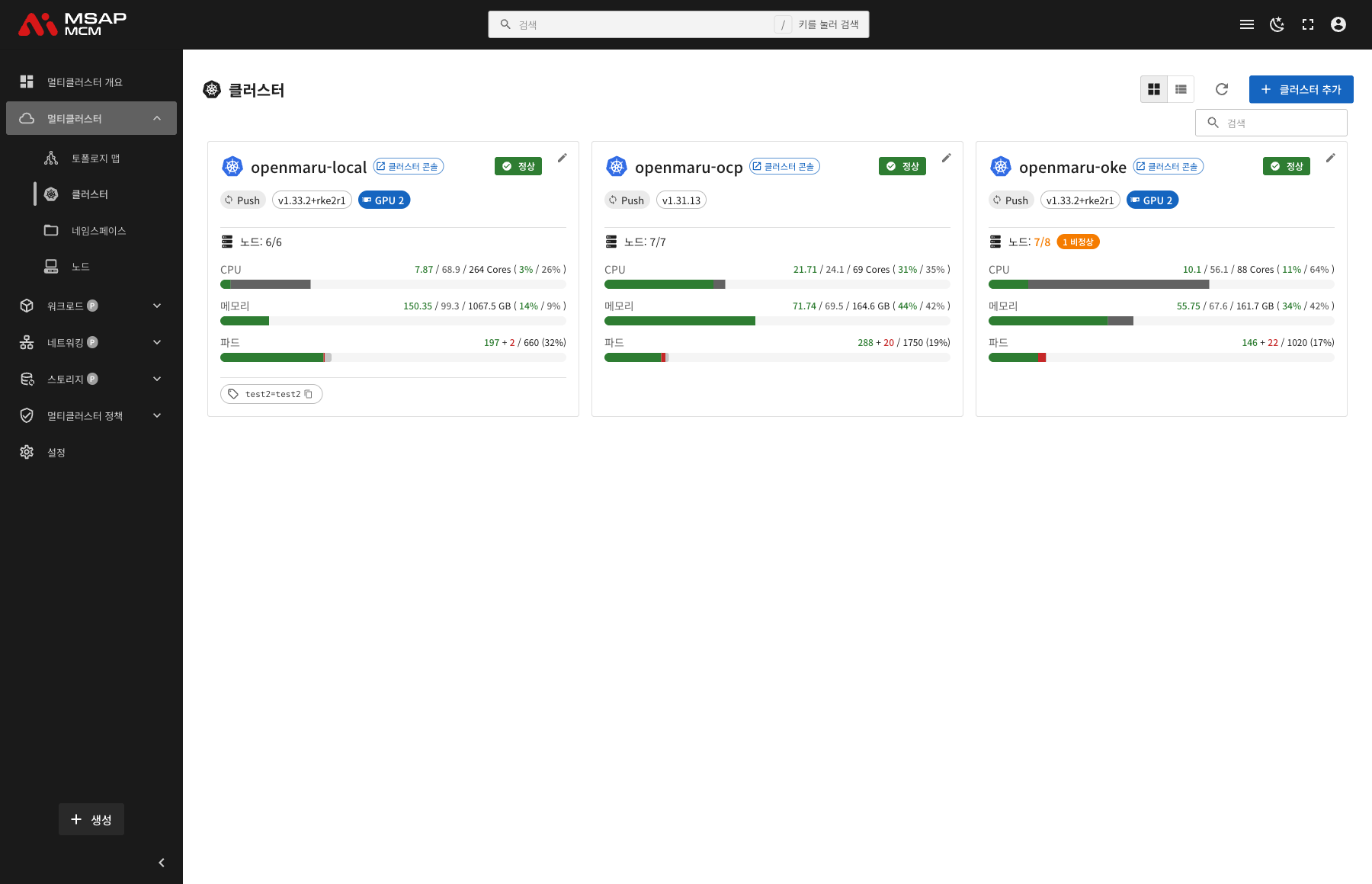

1. 그리드 뷰 (카드 형태)

기본 표시 형태로, 각 클러스터를 카드로 표시합니다.

페이지 상단 요소

요소	설명
뷰 전환 버튼	그리드 뷰 / 테이블 뷰 전환
새로고침 버튼	클러스터 목록 갱신
클러스터 추가 버튼	새 클러스터 등록 다이얼로그 열기
검색창	클러스터 이름으로 검색

클러스터 카드 구성

각 클러스터 카드에는 다음 정보가 표시됩니다:

요소	설명
클러스터 이름	등록된 클러스터 식별 이름
상태 배지	정상(녹색) / 비정상(빨간색)
클러스터 콘솔 버튼	해당 클러스터의 관리 콘솔로 이동
동기화 모드	Push / Pull 모드 표시
쿠버네티스 버전	클러스터의 K8s 버전
GPU 배지	GPU 노드가 있는 경우 GPU 수 표시
노드 상태	정상/전체 노드 수
CPU 사용량	사용 중 / 요청 / 할당 가능 Cores (사용률% / 요청률%)
메모리 사용량	사용 중 / 요청 / 할당 가능 GB (사용률% / 요청률%)
파드 수	현재 파드 + 멀티클러스터 파드 / 최대 파드 (사용률%)
레이블	클러스터에 적용된 레이블 (복사 가능)
편집 버튼	클러스터 설정 편집

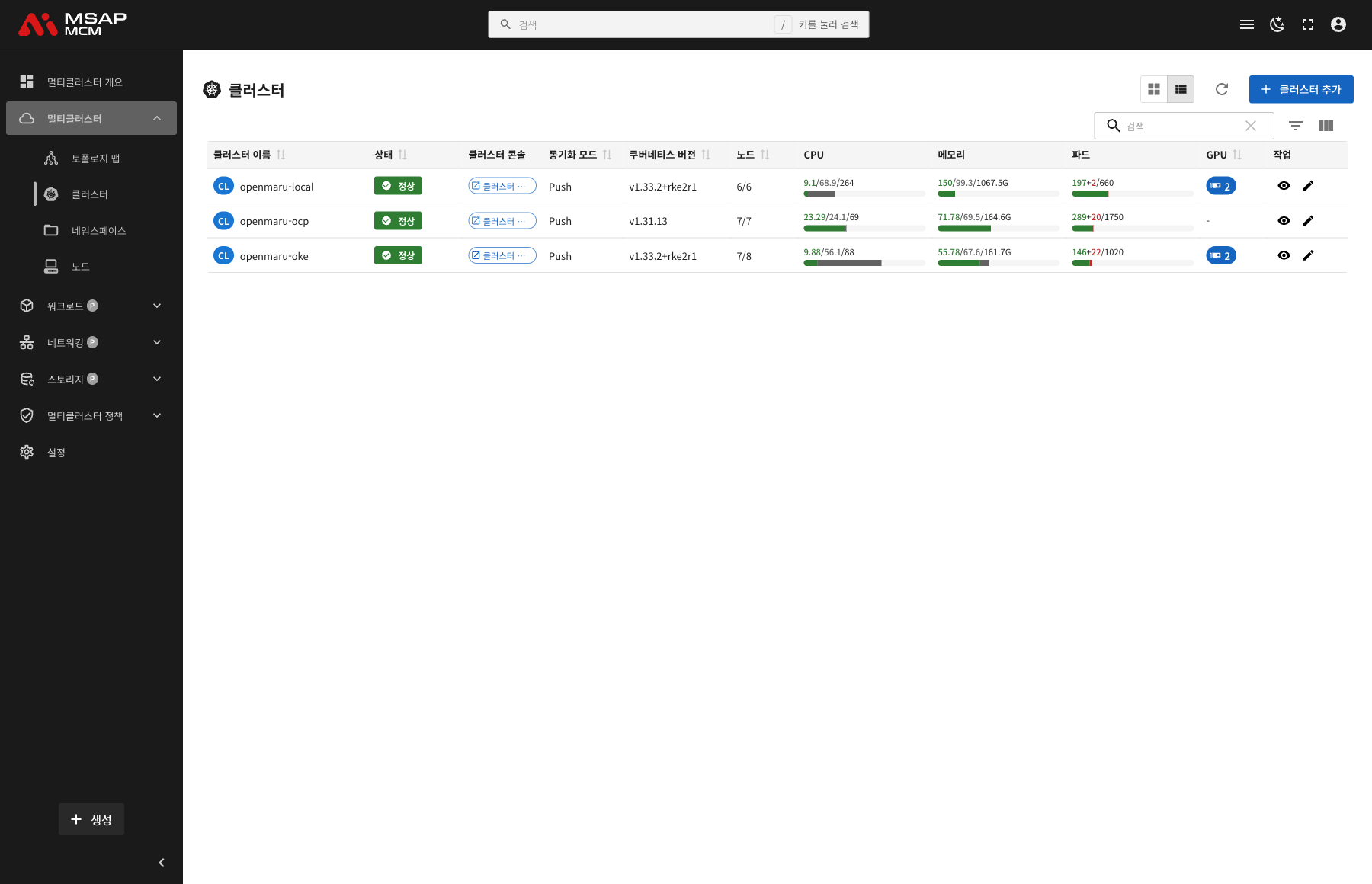

2. 테이블 뷰

테이블 형태로 클러스터 목록을 표시하여 한눈에 비교할 수 있습니다.

테이블 컬럼

컬럼	설명	정렬
클러스터 이름	클러스터 식별 이름	✅
상태	정상/비정상 상태	✅
클러스터 콘솔	콘솔 바로가기 버튼	-
동기화 모드	Push/Pull 모드	✅
쿠버네티스 버전	K8s 버전	✅
노드	정상/전체 노드 수	✅
CPU	사용 중/요청/할당 가능	-
메모리	사용 중/요청/할당 가능	-
파드	현재+Karmada/최대	-
GPU	GPU 수	✅
작업	보기/편집 버튼	-

테이블 기능

• 정렬: 컬럼 헤더 클릭으로 오름차순/내림차순 정렬
• 필터: 필터 버튼으로 조건 필터링
• 열 숨기기: 표시할 컬럼 선택

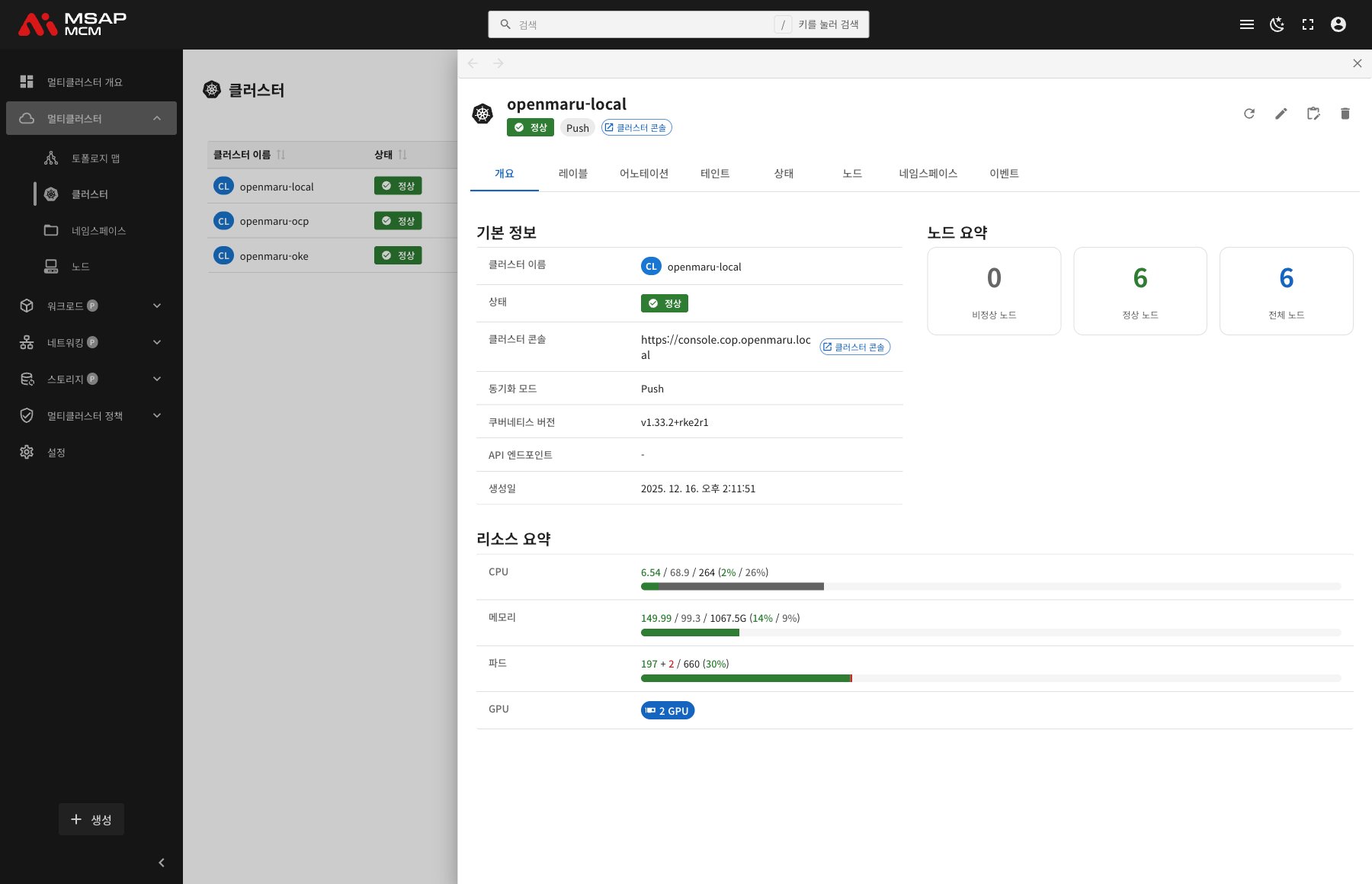

클러스터 상세 정보

클러스터 카드 또는 테이블 행을 클릭하면 상세 정보 패널이 열립니다.

상세 패널 헤더

요소	설명
클러스터 이름	선택한 클러스터 이름
상태 배지	정상/비정상 상태
동기화 모드	Push/Pull 표시
클러스터 콘솔 버튼	해당 클러스터 콘솔로 이동

액션 버튼

버튼	기능
새로고침	클러스터 정보 갱신
편집	YAML 편집 모드
클러스터 편집	클러스터 설정 편집 다이얼로그
삭제	클러스터 등록 해제

탭 메뉴

개요 탭

클러스터의 기본 정보와 리소스 요약을 표시합니다.

기본 정보:

항목	설명
클러스터 이름	등록된 클러스터 이름
상태	현재 클러스터 상태
클러스터 콘솔	콘솔 URL 및 바로가기
동기화 모드	Push 또는 Pull
쿠버네티스 버전	클러스터 K8s 버전
API 엔드포인트	클러스터 API 서버 주소
생성일	클러스터 등록 일시

노드 요약:

• 비정상 노드 수
• 정상 노드 수
• 전체 노드 수

리소스 요약:

• CPU: 사용 중 / 요청 / 할당 가능 (사용률% / 요청률%)
• 메모리: 사용 중 / 요청 / 할당 가능 (사용률% / 요청률%)
• 파드: 현재 + Karmada 파드 / 최대 (사용률%)
• GPU: GPU 수

레이블 탭

클러스터에 적용된 Kubernetes 레이블 목록을 표시합니다.

어노테이션 탭

클러스터에 적용된 어노테이션 목록을 표시합니다.

테인트 탭

클러스터에 설정된 테인트(Taint) 정보를 표시합니다.

상태 탭

클러스터의 상태 조건(Conditions)을 표시합니다.

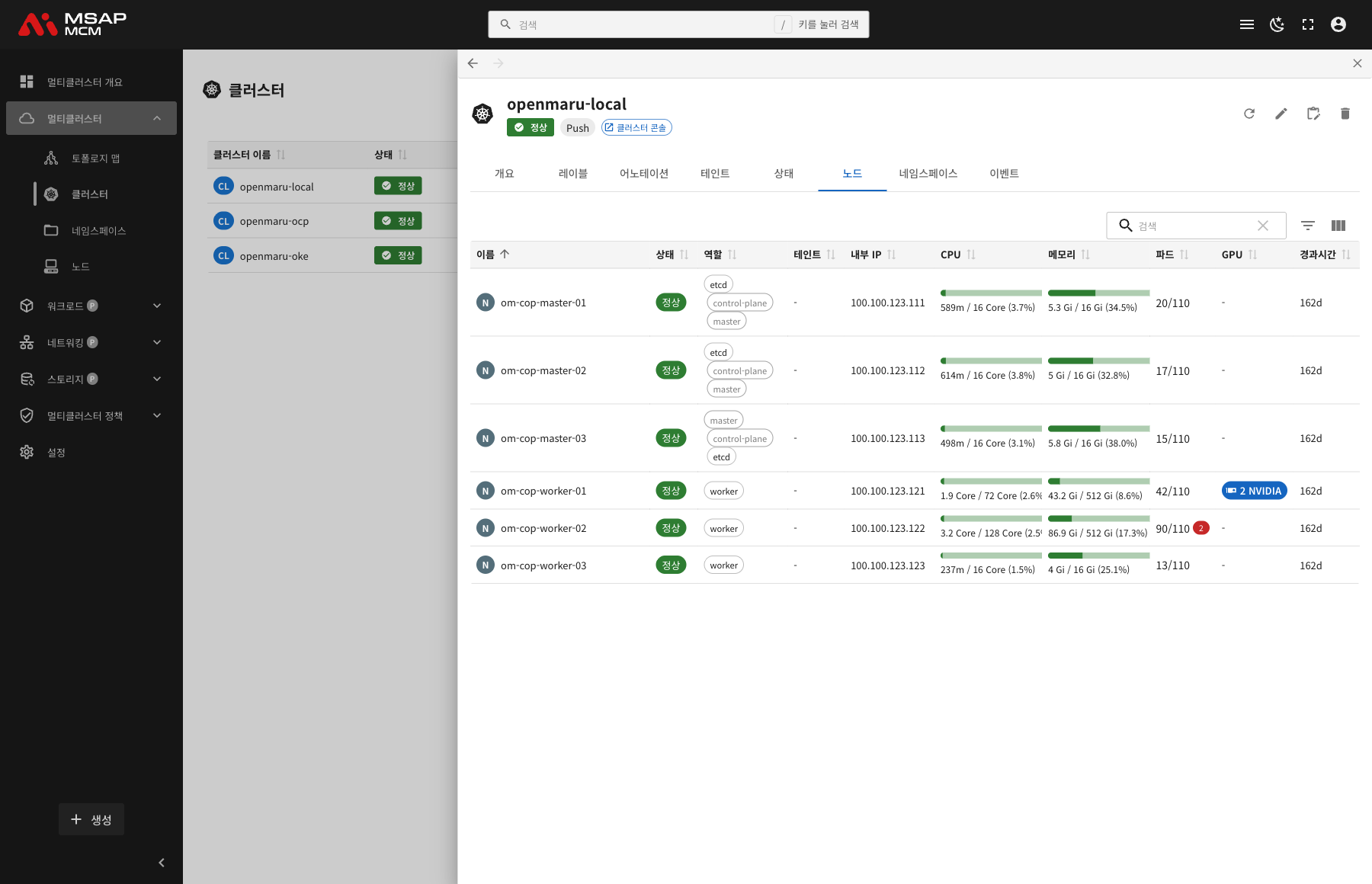

노드 탭

클러스터에 속한 모든 노드의 상세 정보를 테이블로 표시합니다.

컬럼	설명
이름	노드 이름
상태	정상/비정상
역할	master, worker, etcd, control-plane 등
테인트	노드에 설정된 테인트 수
내부 IP	노드 내부 IP 주소
CPU	CPU 사용량 (프로그레스 바 포함)
메모리	메모리 사용량 (프로그레스 바 포함)
파드	현재/최대 파드 수
GPU	GPU 정보 (있는 경우)
경과시간	노드 생성 후 경과 시간

네임스페이스 탭

클러스터 내 네임스페이스 목록을 표시합니다.

이벤트 탭

클러스터 관련 Kubernetes 이벤트를 표시합니다.

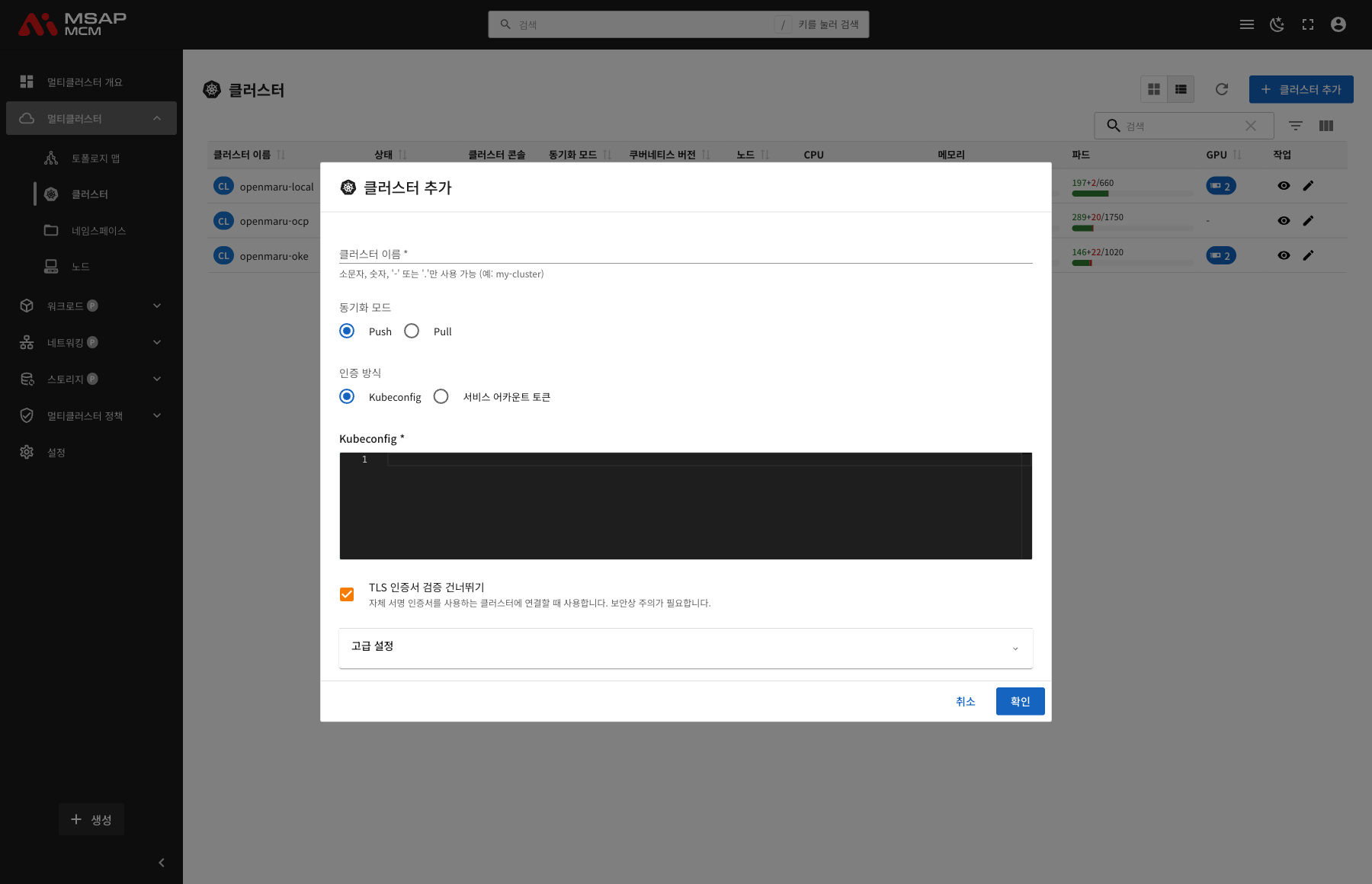

클러스터 추가

새로운 멤버 클러스터를 MCM 컨트롤 플레인에 등록합니다.

필수 입력 항목

항목	설명
클러스터 이름	고유한 클러스터 식별 이름 (소문자, 숫자, '-', '.' 사용 가능)
동기화 모드	Push 또는 Pull 선택
인증 방식	Kubeconfig 또는 서비스 어카운트 토큰
Kubeconfig	클러스터 접속을 위한 kubeconfig 내용

동기화 모드

모드	설명
Push	MCM가 멤버 클러스터에 직접 리소스를 푸시 (권장)
Pull	멤버 클러스터의 에이전트가 MCM에서 리소스를 풀

인증 방식

방식	설명
Kubeconfig	클러스터의 kubeconfig 파일 내용 사용
서비스 어카운트 토큰	ServiceAccount 토큰으로 인증

추가 옵션

옵션	설명
TLS 인증서 검증 건너뛰기	자체 서명 인증서 사용 시 체크
고급 설정	추가 클러스터 설정 옵션

클러스터 편집

등록된 클러스터의 설정을 수정합니다.

YAML 편집

"편집" 버튼을 클릭하면 클러스터 리소스의 YAML을 직접 편집할 수 있습니다.

클러스터 편집 다이얼로그

"클러스터 편집" 버튼을 클릭하면 다이얼로그에서 주요 설정을 수정할 수 있습니다:

• 클러스터 콘솔 URL
• 레이블
• 어노테이션
• 테인트

클러스터 삭제

⚠️ 주의: 클러스터를 삭제하면 MCM 컨트롤 플레인에서 클러스터 등록이 해제됩니다. 해당 클러스터에 배포된 워크로드는 삭제 정책에 따라 처리됩니다.

1. 삭제할 클러스터 선택
2. 상세 패널에서 "삭제" 버튼 클릭
3. 확인 다이얼로그에서 클러스터 이름 입력
4. "삭제" 버튼 클릭

사용 예시

시나리오 1: 새 클러스터 등록

1. "클러스터 추가" 버튼 클릭
2. 클러스터 이름 입력 (예: production-cluster)
3. 동기화 모드 선택 (일반적으로 Push 권장)
4. kubeconfig 내용 붙여넣기
5. 필요시 "TLS 인증서 검증 건너뛰기" 체크
6. "확인" 버튼 클릭

시나리오 2: 클러스터 상태 확인

1. 클러스터 목록에서 상태 배지 확인
2. 비정상 클러스터 카드 클릭
3. 상태 탭에서 상세 조건 확인
4. 이벤트 탭에서 관련 이벤트 확인

시나리오 3: 노드 문제 진단

1. 클러스터 카드에서 "비정상 노드" 수 확인
2. 클러스터 클릭하여 상세 패널 열기
3. 노드 탭 클릭
4. 비정상 상태의 노드 확인
5. 해당 노드의 CPU/메모리 사용량 및 테인트 확인

시나리오 4: 리소스 사용량 모니터링

1. 그리드 뷰에서 각 클러스터의 CPU/메모리/파드 사용률 확인
2. 사용률이 높은 클러스터 식별
3. 필요시 클러스터 확장 또는 워크로드 재분배 검토

관련 개념

동기화 모드 상세 설명

Push 모드:

• MCM 컨트롤 플레인이 멤버 클러스터에 직접 연결
• 실시간 리소스 동기화
• 네트워크 접근이 필요

Pull 모드:

• 멤버 클러스터에 Karmada 에이전트 설치 필요
• 에이전트가 주기적으로 컨트롤 플레인에서 변경사항 확인
• 방화벽 뒤의 클러스터에 적합

---

다음 단계

• Namespaces (네임스페이스) - 네임스페이스 관리
• Nodes (노드 관리) - 전체 노드 관리

---
