4.1. Deployments (배포)
개요
Deployments 페이지는 MCM 컨트롤 플레인에서 관리하는 모든 Deployment를 통합적으로 관리하는 페이지입니다. 멀티클러스터에 분산 배포된 Deployment의 상태, 레플리카 수, 파드 현황 등을 확인하고 관리할 수 있습니다.
주요 목적:
- 멀티클러스터 Deployment 통합 관리
- 클러스터별 배포 현황 모니터링
- Deployment 생성, 수정, 삭제
- 스케일 업/다운 및 재시작 작업
- PropagationPolicy 및 OverridePolicy 확인

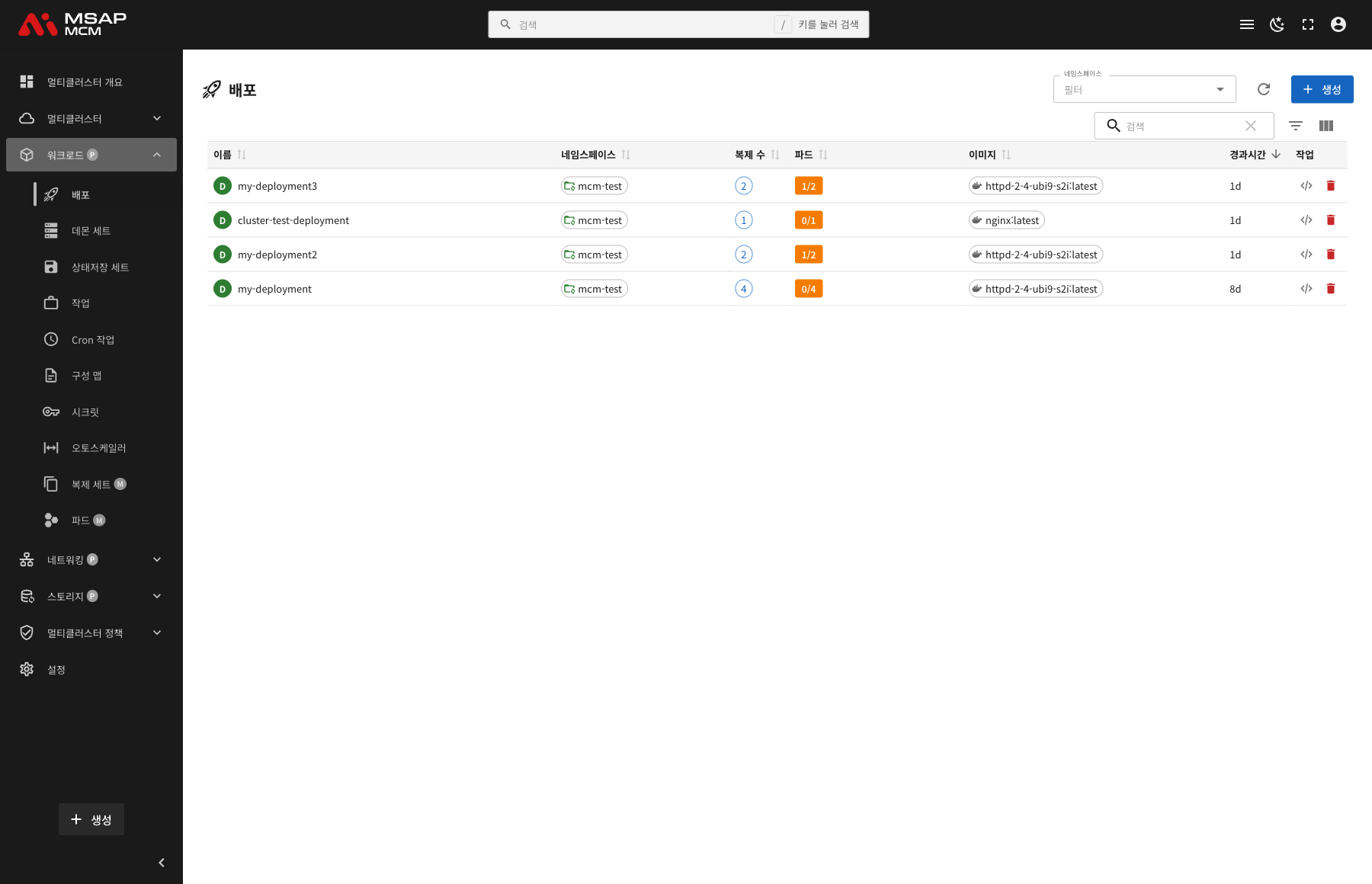

화면 구성
Deployments 페이지는 테이블 형태로 Deployment 목록을 표시합니다.
페이지 상단 요소
| 요소 | 설명 |
|---|---|
| 네임스페이스 필터 | 특정 네임스페이스의 Deployment만 표시 |
| 새로고침 버튼 | Deployment 목록 갱신 |
| 생성 버튼 | 새 Deployment 생성 다이얼로그 열기 |
| 검색창 | Deployment 이름으로 검색 |
테이블 컬럼
| 컬럼 | 설명 | 정렬 |
|---|---|---|
| 이름 | Deployment 이름 | ✅ |
| 상태 | 정상 / 비정상 | ✅ |
| 네임스페이스 | Deployment가 속한 네임스페이스 | ✅ |
| 클러스터 | 배포된 클러스터 현황 (동기화됨/전체) | ✅ |
| 파드 | Ready 파드 수 / 전체 파드 수 | ✅ |
| 경과시간 | Deployment 생성 후 경과 시간 | ✅ |
| 작업 | 스케일/재시작/편집/삭제 버튼 | - |
상태 표시
| 상태 | 설명 | 표시 |
|---|---|---|
| 정상 | 모든 레플리카가 Ready 상태 | 녹색 배지 |
| 비정상 | 일부 또는 전체 레플리카가 Ready가 아님 | 빨간색 배지 |
클러스터 분배 현황
클러스터 컬럼은 Deployment의 멀티클러스터 동기화 상태를 표시합니다:
- 2/2: 2개 클러스터 중 2개에 정상 동기화
- 1/2: 2개 클러스터 중 1개만 동기화 완료
- 클러스터 배지를 클릭하면 해당 클러스터의 상세 정보 확인 가능

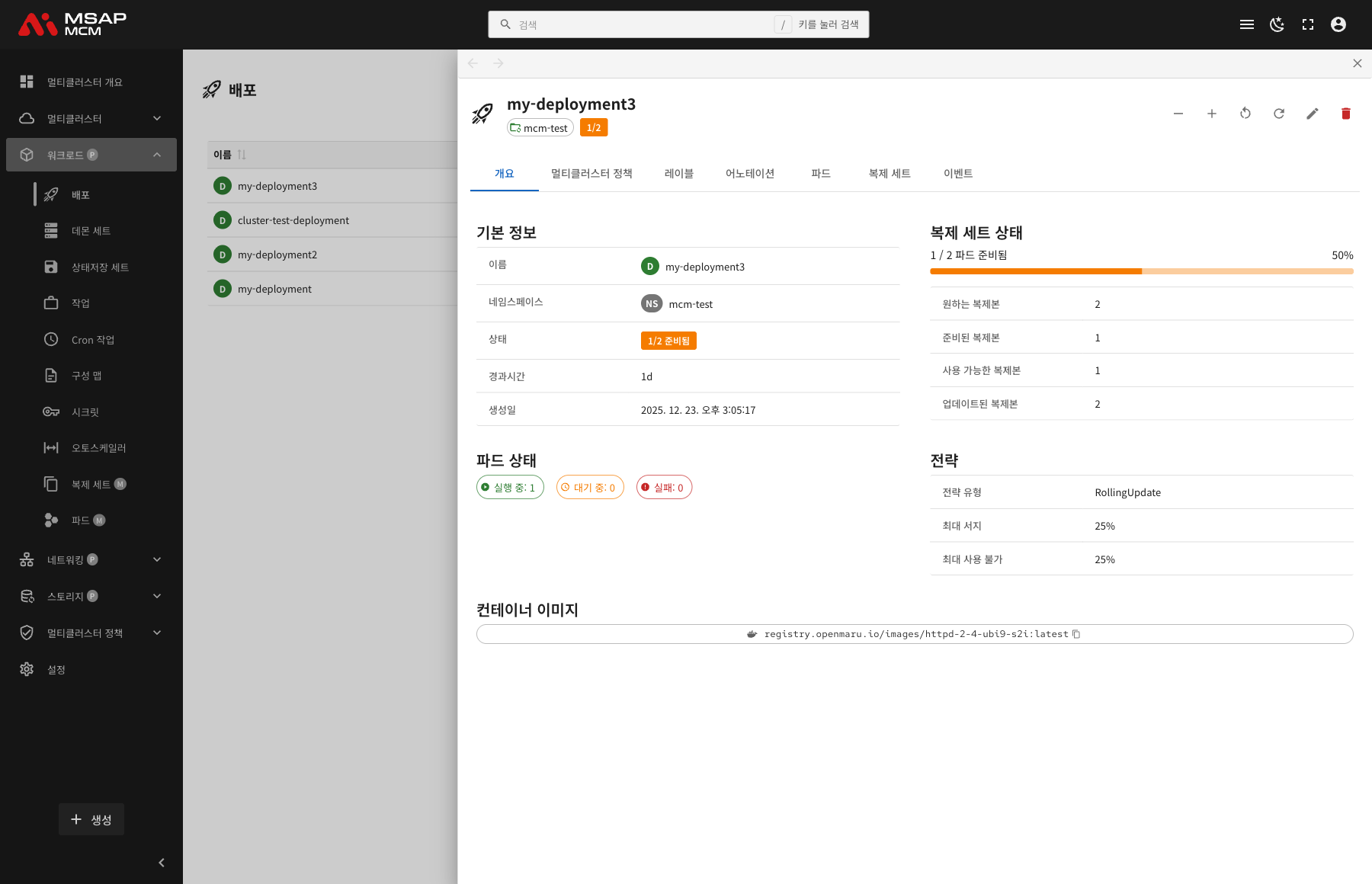

Deployment 상세 정보
Deployment 행을 클릭하면 상세 정보 패널이 열립니다.
상세 패널 헤더
| 요소 | 설명 |
|---|---|
| Deployment 이름 | 선택한 Deployment 이름 |
| 상태 배지 | 정상/비정상 상태 |
| 네임스페이스 | Deployment가 속한 네임스페이스 |
| 동기화 상태 | N/N 클러스터 동기화 현황 |
액션 버튼
| 버튼 | 기능 |
|---|---|
| 스케일 | 레플리카 수 조정 (스케일 업/다운) |
| 재시작 | Deployment 롤링 재시작 |
| 새로고침 | Deployment 정보 갱신 |
| 편집 | YAML 편집 모드 |
| 삭제 | Deployment 삭제 |
탭 메뉴
개요 탭
Deployment의 기본 정보, 레플리카 상태, 전략 정보를 표시합니다.
기본 정보:
| 항목 | 설명 |
|---|---|
| 이름 | Deployment 이름 |
| 네임스페이스 | Deployment가 속한 네임스페이스 |
| 클러스터 | 배포된 클러스터 목록 |
| 상태 | 정상 / 비정상 |
| 경과시간 | 생성 후 경과 시간 |
| 생성일 | Deployment 생성 일시 |
레플리카 상태:
| 항목 | 설 명 |
|---|---|
| 현재 레플리카 | 현재 실행 중인 레플리카 수 |
| 필요한 레플리카 | 설정된 레플리카 수 |
| Ready 레플리카 | Ready 상태의 레플리카 수 |
| 사용 가능한 레플리카 | Available 상태의 레플리카 수 |
| 업데이트된 레플리카 | 최신 버전으로 업데이트된 레플리카 수 |
파드 상태:
파드 상태 섹션에서는 Deployment의 파드 현황을 시각적으로 표시합니다:
- 실행 중 (Running): 정상 동작 중인 파드
- 대기 중 (Pending): 스케줄링 대기 중인 파드
- 성공 (Succeeded): 완료된 파드
- 실패 (Failed): 실패한 파드
- 알 수 없음 (Unknown): 상태 확인 불가
전략:
| 항목 | 설명 |
|---|---|
| 전략 타입 | RollingUpdate 또는 Recreate |
| 최대 Surge | 업데이트 시 추가 생성 가능한 파드 수/비율 |
| 최대 Unavailable | 업데이트 시 중단 가능한 파드 수/비율 |
컨테이너 이미지:
Deployment에 정의된 컨테이너 이미지 목록을 표시합니다:
- 컨테이너 이름
- 이미지 이름 및 태그

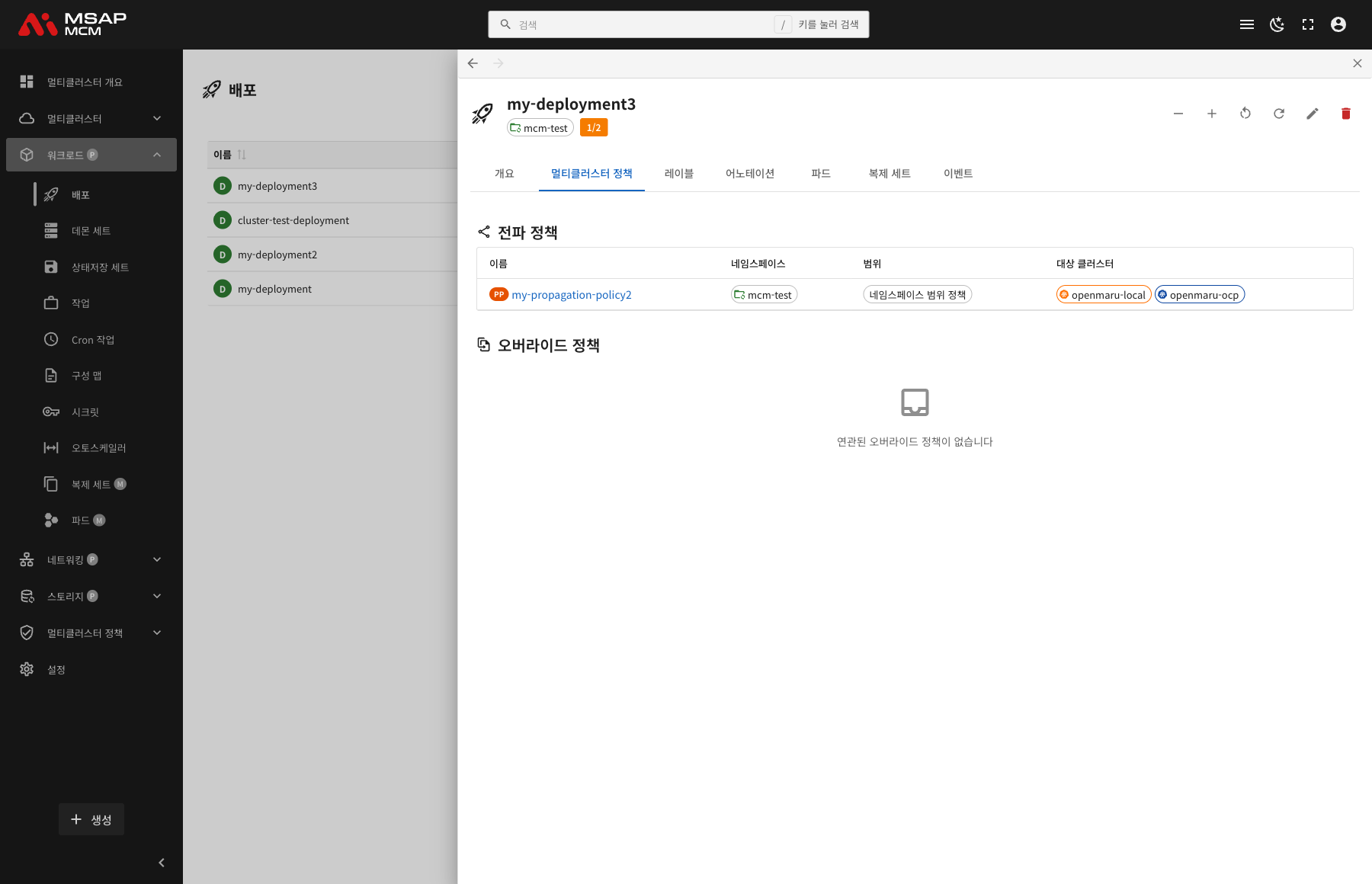

멀티클러스터 정책 탭
Deployment에 적용된 멀티클러스터 정책 정보를 표시합니다.
PropagationPolicy:
| 항목 | 설명 |
|---|---|
| 정책 이름 | 적용된 PropagationPolicy 이름 |
| 스케줄러 이름 | 사용 중인 스케줄러 |
| 클러스터 선호도 | 타겟 클러스터 목록 |
| 레플리카 분배 | 클러스터별 레플리카 배분 전략 |
OverridePolicy:
| 항목 | 설명 |
|---|---|
| 정책 이름 | 적용된 OverridePolicy 이름 |
| 오버라이드 규칙 | 클러스터별 커스텀 설정 |
레이블 탭
Deployment에 적용된 Kubernetes 레이블 목록을 표시합니다.
어노테이션 탭
Deployment에 적용된 어노테이션 목록을 표시합니다.

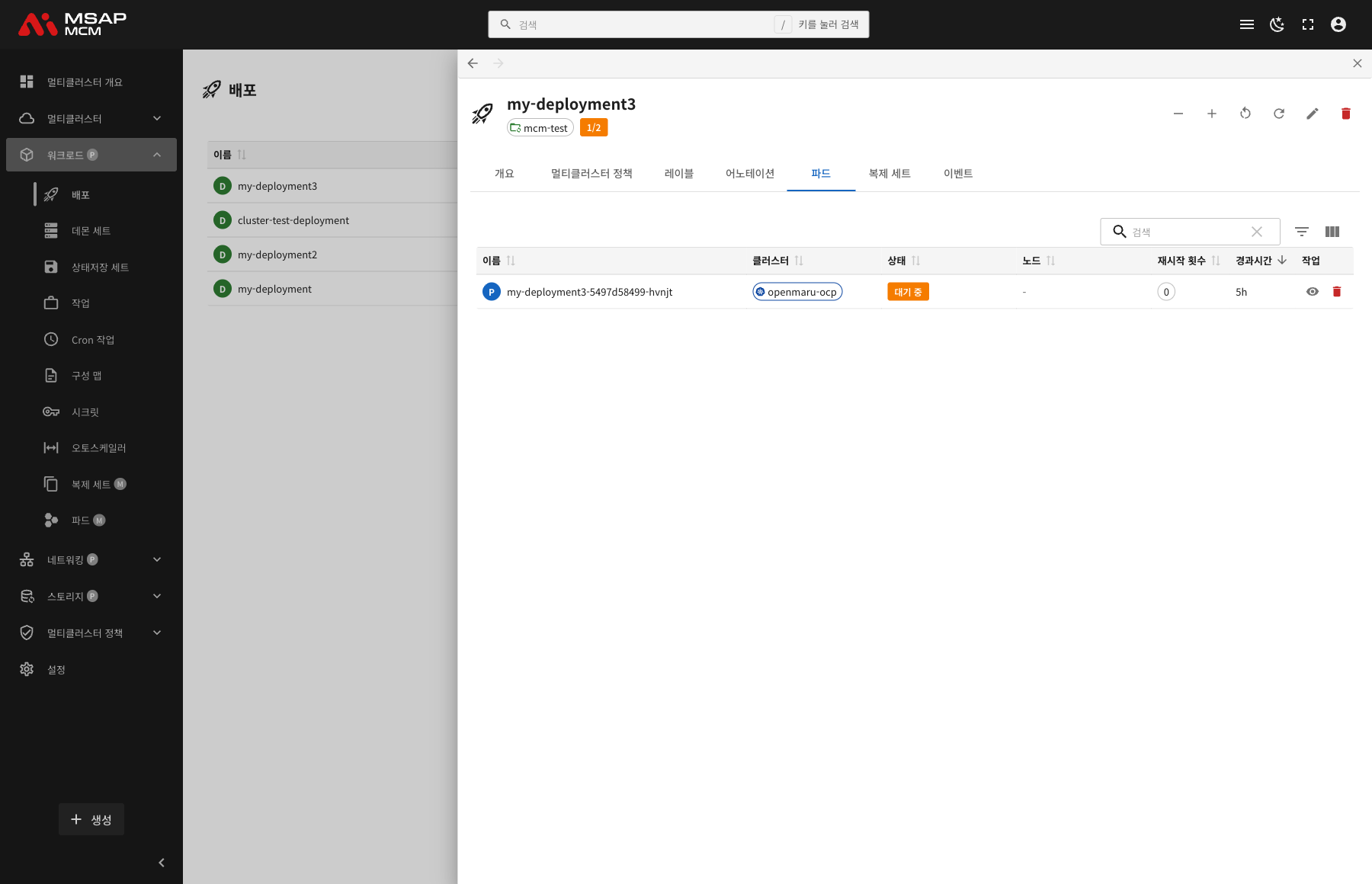

파드 탭
해당 Deployment에서 실행 중인 파드 목록을 표시합니다.
| 컬럼 | 설명 |
|---|---|
| 이름 | 파드 이름 |
| 클러스터 | 파드가 실행 중인 클러스터 |
| 상태 | 파드 상태 (실행 중/대기 중/실패 등) |
| 노드 | 파드가 스케줄된 노드 |
| 재시작 | 파드 재시작 횟수 |
| 경과시간 | 파드 생성 후 경과 시간 |
| 작업 | 상세 보기/삭제 등 |
복제 세트 탭
Deployment가 관리하는 ReplicaSet 목록을 표시합니다:
- ReplicaSet 이름
- 레플리카 수
- 이미지 버전
- 생성 시간
이벤트 탭
Deployment 관련 Kubernetes 이벤트를 표시합니다.
Deployment 생성
새로운 Deployment를 MCM 컨트롤 플레인에 생성합니다.
입력 항목
| 항목 | 필수 | 설명 |
|---|---|---|
| 이름 | ✅ | Deployment 이름 |
| 네임스페이스 | ✅ | 배포할 네임스페이스 |
| 레플리카 수 | ✅ | 초기 레플리카 수 (기본값: 1) |
| 컨테이너 이미지 | ✅ | 컨테이너 이미지 URL |
| 포트 | - | 컨테이너 포트 설정 |
| 환경 변수 | - | 컨테이너 환경 변수 |
| 리소스 제한 | - | CPU/메모리 제한 및 요청 |
YAML 편집
"YAML 편집" 탭에서 Deployment 정의를 직접 작성할 수 있습니다.
Deployment 작업
스케일 업/다운
Deployment의 레플리카 수를 조정합니다.
- Deployment 목록에서 대상 Deployment 선택
- 작업 버튼에서 "스케일" 클릭 또는 상세 패널에서 "스케일" 버튼 클릭
- 원하는 레플리카 수 입력
- "확인" 버튼 클릭
참고: 스케일 변경은 MCM 컨트롤 플레인에서 이루어지며, PropagationPolicy에 따라 멤버 클러스터에 분배됩니다.
롤링 재시작
Deployment의 모든 파드를 순차적으로 재시작합니다.
- Deployment 선택
- 상세 패널에서 "재시작" 버튼 클릭
- 확인 다이얼로그에서 "재시작" 버튼 클릭
재시작 시 RollingUpdate 전략에 따라 파드가 순차적으로 재생성됩니다.
Deployment 편집
- Deployment 선택
- 상세 패널에서 "편집" 버튼 클릭
- YAML 에디터에서 Deployment 정의 수정
- "저장" 버튼 클릭
Deployment 삭제
⚠️ 주의: Deployment를 삭제하면 관련된 모든 ReplicaSet과 파드도 함께 삭제됩니다. 멤버 클러스터에 배포된 리소스도 삭제 정책에 따라 처리됩니다.
- 삭제할 Deployment 선택
- 상세 패널에서 "삭제" 버튼 클릭
- 확인 다이얼로그에서 Deployment 이름 입력
- "삭제" 버튼 클릭
사용 예시
시나리오 1: 멀티클러스터 Deployment 생성
- "생성" 버튼 클릭
- Deployment 정보 입력:
- 이름:
my-app - 네임스페이스:
production - 레플리카 수:
3 - 컨테이너 이미지:
my-registry/my-app:v1.0
- 이름:
- "생성" 버튼 클릭
- PropagationPolicy를 생성하여 타겟 클러스터 지정
- 클러스터별 배포 상태 확인
시나리오 2: Deployment 상태 확인
- Deployment 목록에서 확인할 Deployment 클릭
- 개요 탭에서 레플리카 상태 확인
- 파드 탭에서 개별 파드 상태 및 클러스터 분배 확인
- 이벤트 탭에서 최근 이벤트 확인
- 문제가 있는 경우 파드 로그 확인
시나리오 3: 스케일 아웃
- 스케일 아웃할 Deployment 선택
- "스케일" 버튼 클릭
- 현재 레플리카 수에서 원하는 수로 증가 (예: 3 → 5)
- "확인" 클릭
- 파드 탭에서 새 파드가 생성되는 것 확인
- 클러스터별 파드 분배 확인
시나리오 4: 롤링 업데이트
- Deployment 선택 후 "편집" 클릭
- 컨테이너 이미지 버전 변경 (예:
v1.0→v1.1) - "저장" 클릭
- 개요 탭에서 업데이트 진행 상황 확인
- 복제 세트 탭에서 새 ReplicaSet 생성 확인
- 파드 탭에서 파드가 순차적으로 교체되는 것 확인
시나리오 5: 멀티클러스터 정책 확인
- Deployment 선택
- "멀티클러스터 정책" 탭 클릭
- PropagationPolicy 확인:
- 타겟 클러스터 목록
- 레플리카 분배 전략
- OverridePolicy 확인 (있는 경우):
- 클러스터별 커스텀 설정
- 필요시 정책 수정을 위해 Policies 메뉴로 이동
관련 개념
RollingUpdate 전략
Deployment의 기본 업데이트 전략으로, 다운타임 없이 파드를 순차적으로 교체합니다:
- maxSurge: 업데이트 시 추가로 생성할 수 있는 파드 수 (기본값: 25%)
- maxUnavailable: 업데이트 시 사용 불가능해도 되는 파드 수 (기본값: 25%)
PropagationPolicy
MCM에서 워크로드를 멤버 클러스터에 분배하는 정책입니다:
- 타겟 클러스터 선택 (클러스터 이름, 레이블 등)
- 레플리카 분배 전략 (Duplicated, Divided)
- 스케줄링 우선순위
OverridePolicy
클러스터별로 워크로드 설정을 커스터마이징하는 정책입니다:
- 이미지 오버라이드 (클러스터별 다른 레지스트리)
- 리소스 제한 오버라이드
- 환경 변수 오버라이드
ReplicaSet
Deployment가 내부적으로 관리하는 컨트롤러로, 실제 파드의 생성과 스케일링을 담당합니다:
- Deployment 버전별로 ReplicaSet 생성
- 롤백 시 이전 ReplicaSet 활성화
- 히스토리 관리
다음 단계
- DaemonSets - 멀티클러스터 DaemonSet 관리
- StatefulSets - 멀티클러스터 StatefulSet 관리
- Propagation Policies (배포 정책) - PropagationPolicy 설정
