시스템 - 네트워크

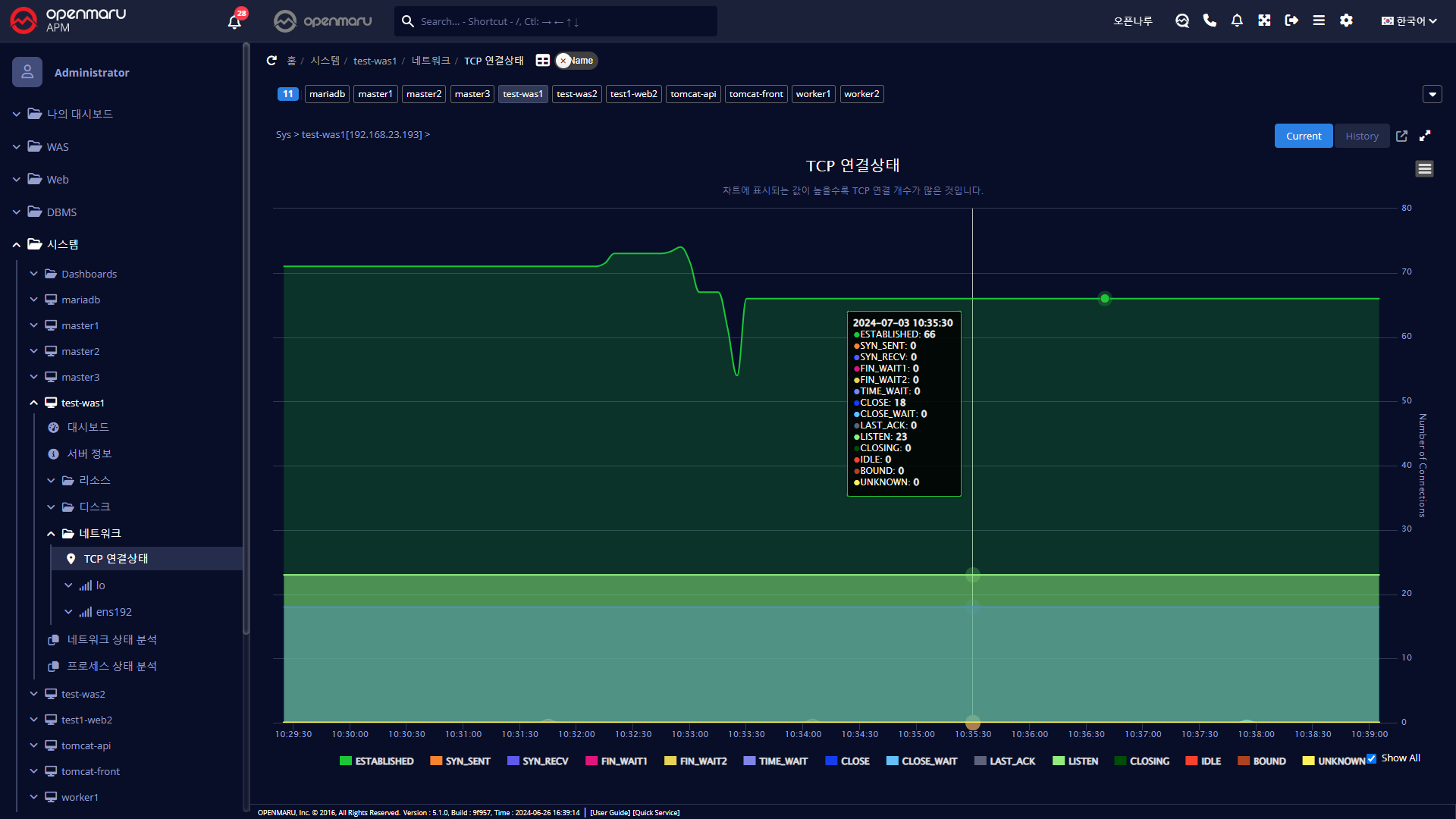

시스템 전체 Network TCP 연결 상태 정보를 그래프로 표시한다.

각각의 항목은 다음과 같다.

항목	설명
LISTEN	포트가 열려 있어 요청을 받을 수 있도록 연결 요청을 기다리는 상태
SYN_SENT	로컬에서 원격으로 연결요청 신호(SYN)을 시도한 상태
SYN_RECV	원격으로부터 연결 요청을 받은 상태 요청을 받아 SYN, ACK 신호로 응답한 상태이지만 ACK는 받지 못한 상태이다. SYN_RECV가 상당히 많다면 TCP SYNC Flooding 공격을 의심해 볼 수 있다.
ESTABLISHED	서로 연결되어 있는 상태
FIN_WAIT1	소켓이 닫히고 연결이 종료되고 있는 상태, 원격의 응답은 받을 수 있다.
FIN_WAIT2	로컬 연결이 원격으로 부터 연결 종료 요청을 기다리는 상태
CLOSE_WAIT	원격 연결 요청을 받고 연결이 종료되기를 기다리는 상태 원격으로부터 FIN, ACK 신호를 받고 ACK를 원격에 보낸 상태
TIME_WAIT	연결은 종료되었지만 원격의 수신 확인 신호를 기다리는 상태 아파치에서 KeepAlive를 OFF로 한 경우에 이 값이 많이 표시된다.
LAST_ACK	연결은 종료되었고 승인을 기다리는 상태
CLOSE	완전히 연결이 종료된 상태
CLOSING	연결은 종료되었으나 전송도중 데이터를 분실한 상태
UNKNOWN	소켓 상태를 알 수 없는 상태

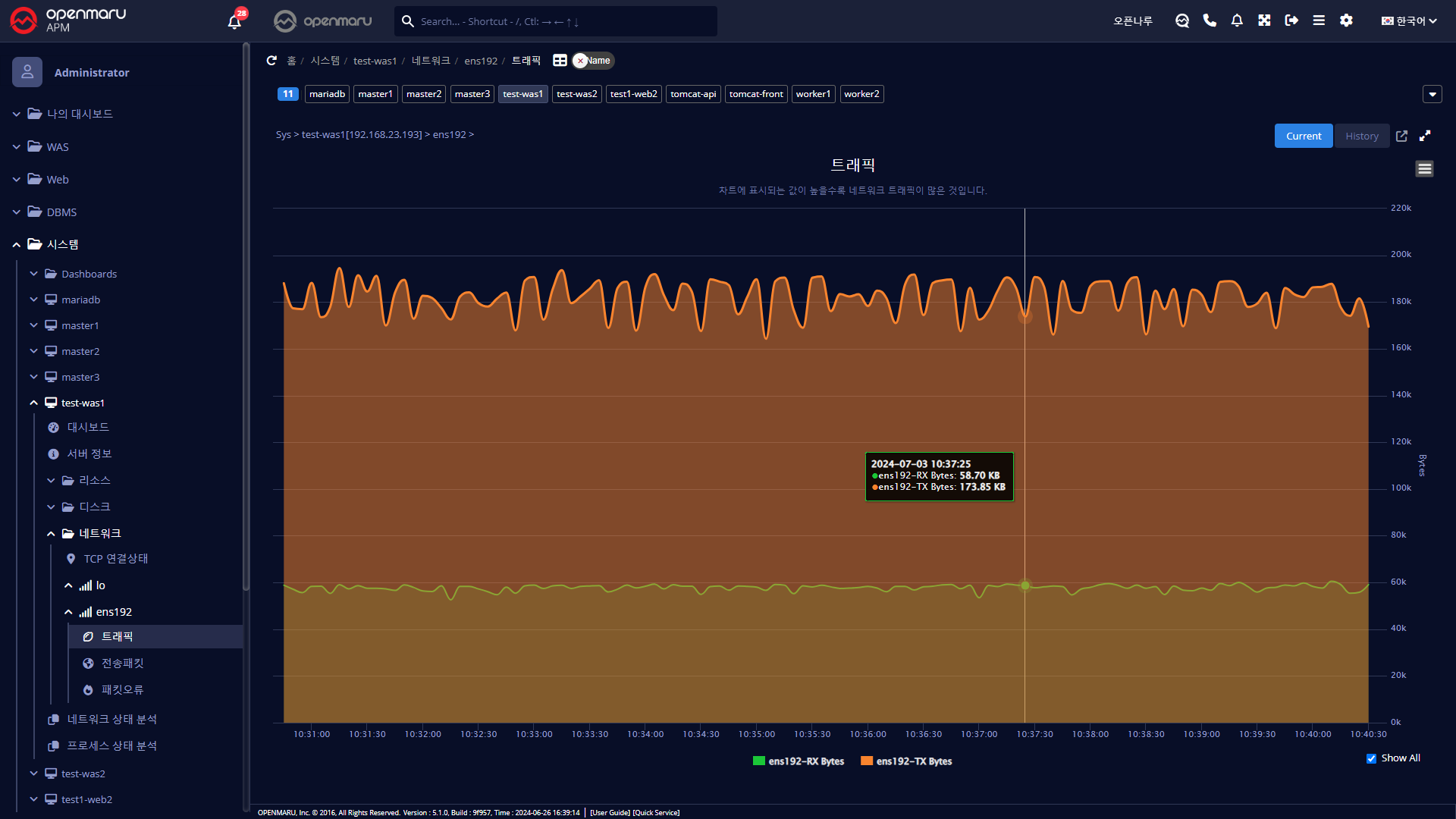

시스템의 네트워크 인터페이스 카드 별로 데이터 초당 Send/Receive 바이트 수를 그래프로 표시한다.

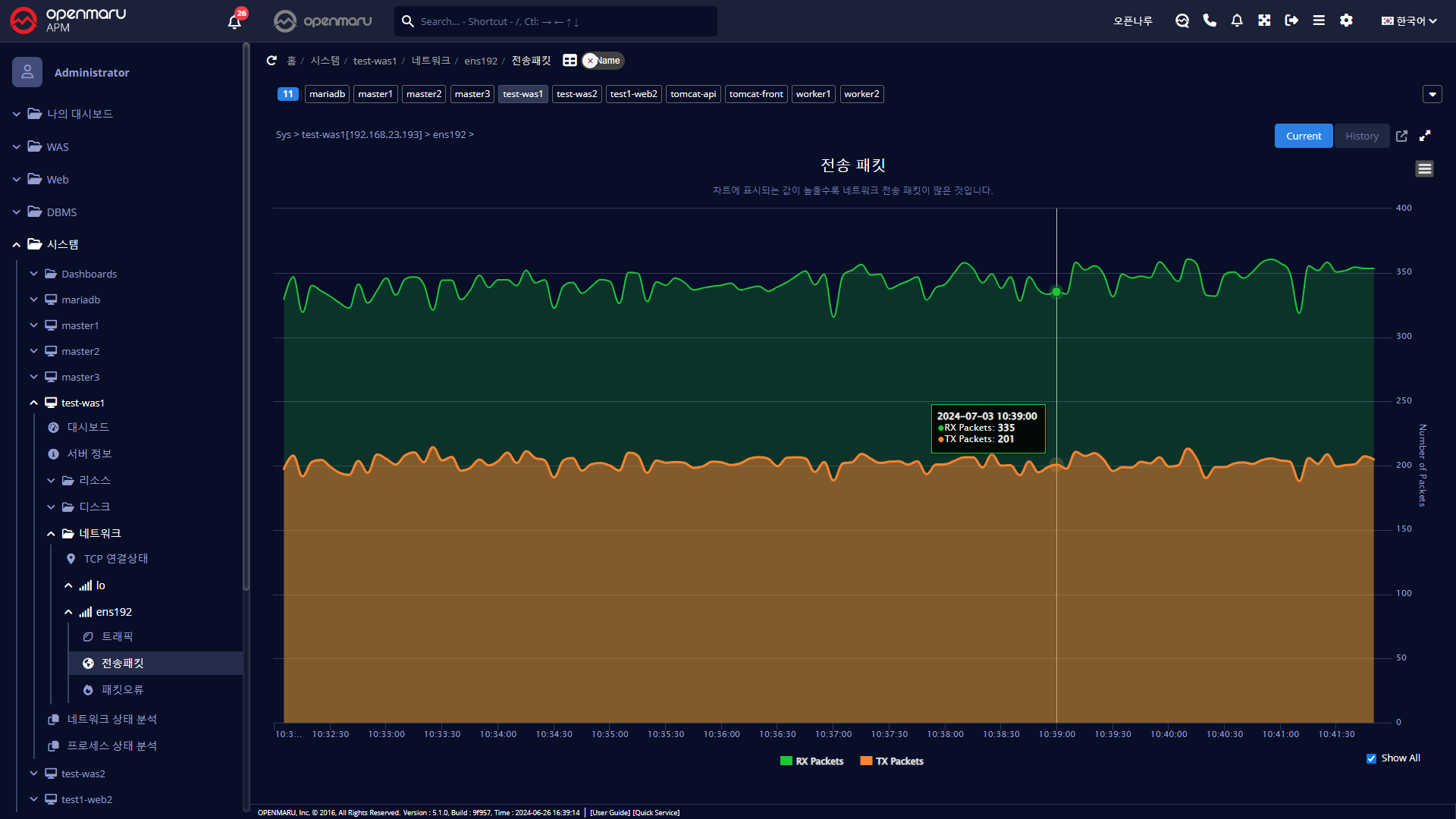

시스템의 네트워크 인터페이스 카드 별로 데이터 초당 Send/Receive 패킷 수를 그래프로 표시한다.

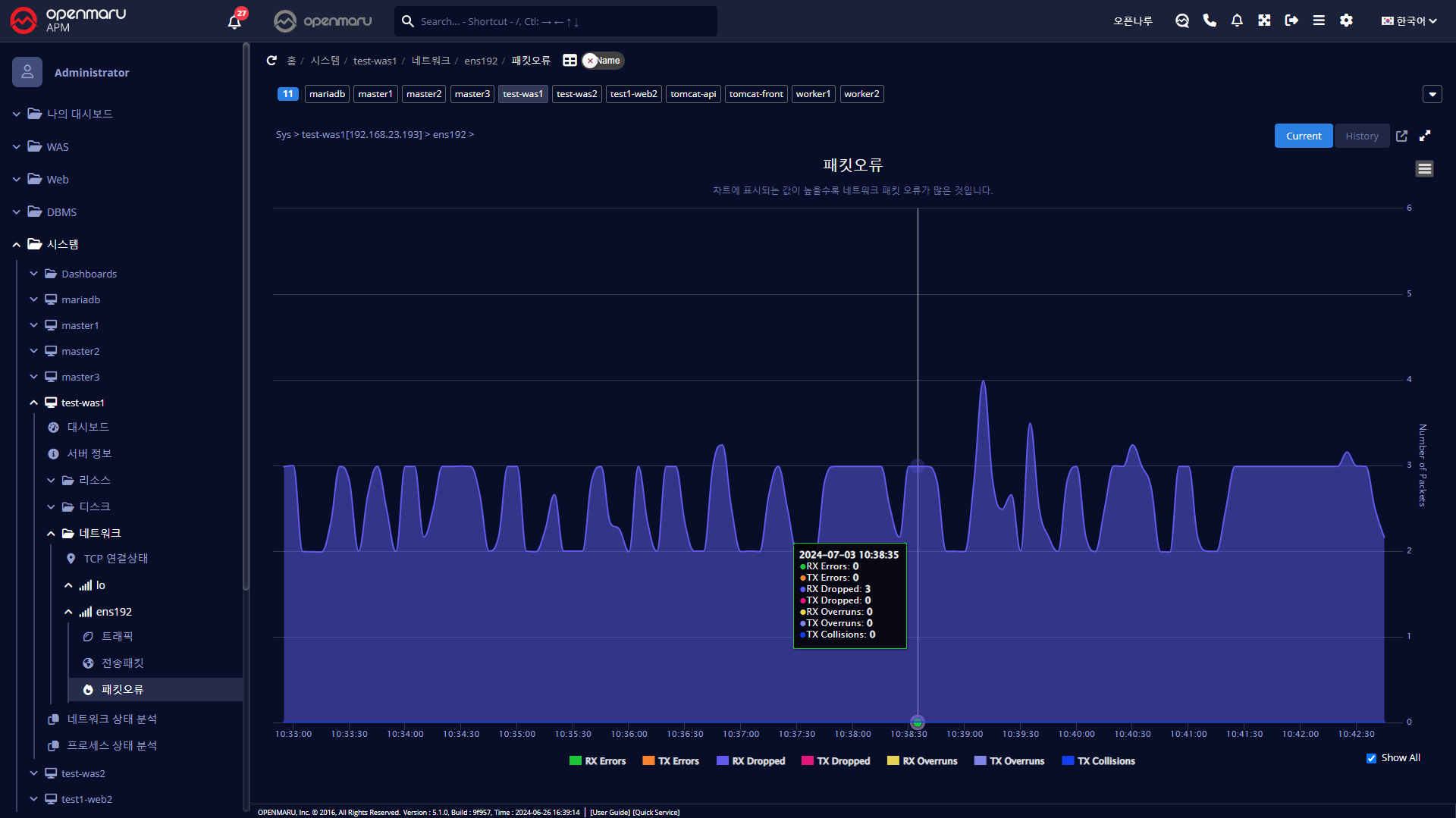

시스템의 네트워크 인터페이스 카드 별로 데이터 초당 패킷 오류수를 그래프로 표시한다.

패킷 오류나 Drop등이 발생한다면, 과도한 네트워크 부하가 발생하고 있을 확률이 높다. 네트워크나 운영체제의 커널 파라미터(네트워크 관련)등을 확인하는 것이 좋다.
