MSAP.ai 제품 소개

MSAP.ai이란?​

MSAP.ai(Container Orchestration Platform)은 엔터프라이즈 환경에 최적화된 Kubernetes 기반 컨테이너 오케스트레이션 플랫폼입니다. 컨테이너 인프라의 구축부터 운영, 모니터링, 보안, DevOps 자동화까지 컨테이너 라이프사이클 전체를 통합 관리할 수 있는 올인원 플랫폼을 제공합니다.

MSAP.ai은 단순한 Kubernetes 관리 도구가 아니라, 다음과 같은 영역을 포괄하는 종합 플랫폼입니다.

영역주요 컴포넌트설명
인프라Kubernetes, Ingress, Cert ManagerKubernetes 클러스터 설치 및 고가용성 구성
인증/보안SSO, LDAP, CIS BenchmarkSSO/OIDC 통합 인증, RBAC, 보안 점검
CI/CDGitLab, Jenkins, ArgoCD소스 관리부터 GitOps 배포까지 자동화
레지스트리Harbor, Nexus, ChartMuseum컨테이너 이미지, 패키지, Helm 차트 저장소
모니터링Observability, APM메트릭, 로그, 트레이스, 애플리케이션 성능 모니터링
AI/GPUGPU Operator, vLLM, CogentAIAI/ML 워크로드 실행 환경
웹 콘솔MSAP.ai Console통합 웹 기반 관리 도구

아키텍처 구성​

MSAP.ai은 Bastion 서버와 Kubernetes 클러스터로 구성됩니다. Bastion 서버에는 Harbor, GitLab, Jenkins 등 클러스터 외부에서 독립 운영이 필요한 서비스가 배치되며, Kubernetes 클러스터 내부에는 MSAP.ai Console, SSO, Observability, Cogent AI 등 플랫폼 핵심 컴포넌트가 네임스페이스별로 분리 배치됩니다.

이 구조를 통해 CI/CD를 위한 기타 여러 추가 서드파티 소프트웨어 없이도 이미지 레지스트리와 소스 코드 저장소의 등 폐쇄망 환경도 완벽히 지원합니다.

MSAP.ai Console​

MSAP.ai Console은 MSAP.ai 플랫폼의 통합 웹 관리 콘솔입니다. Kubernetes 클러스터를 직관적으로 관리할 수 있으며, kubectl 명령어 없이도 Pod, Deployment, Service 등 48종 이상의 리소스를 웹 브라우저에서 조회, 생성, 수정, 삭제할 수 있습니다.

이 문서에서는 콘솔의 전체 레이아웃과 주요 UI 구성 요소를 안내합니다.

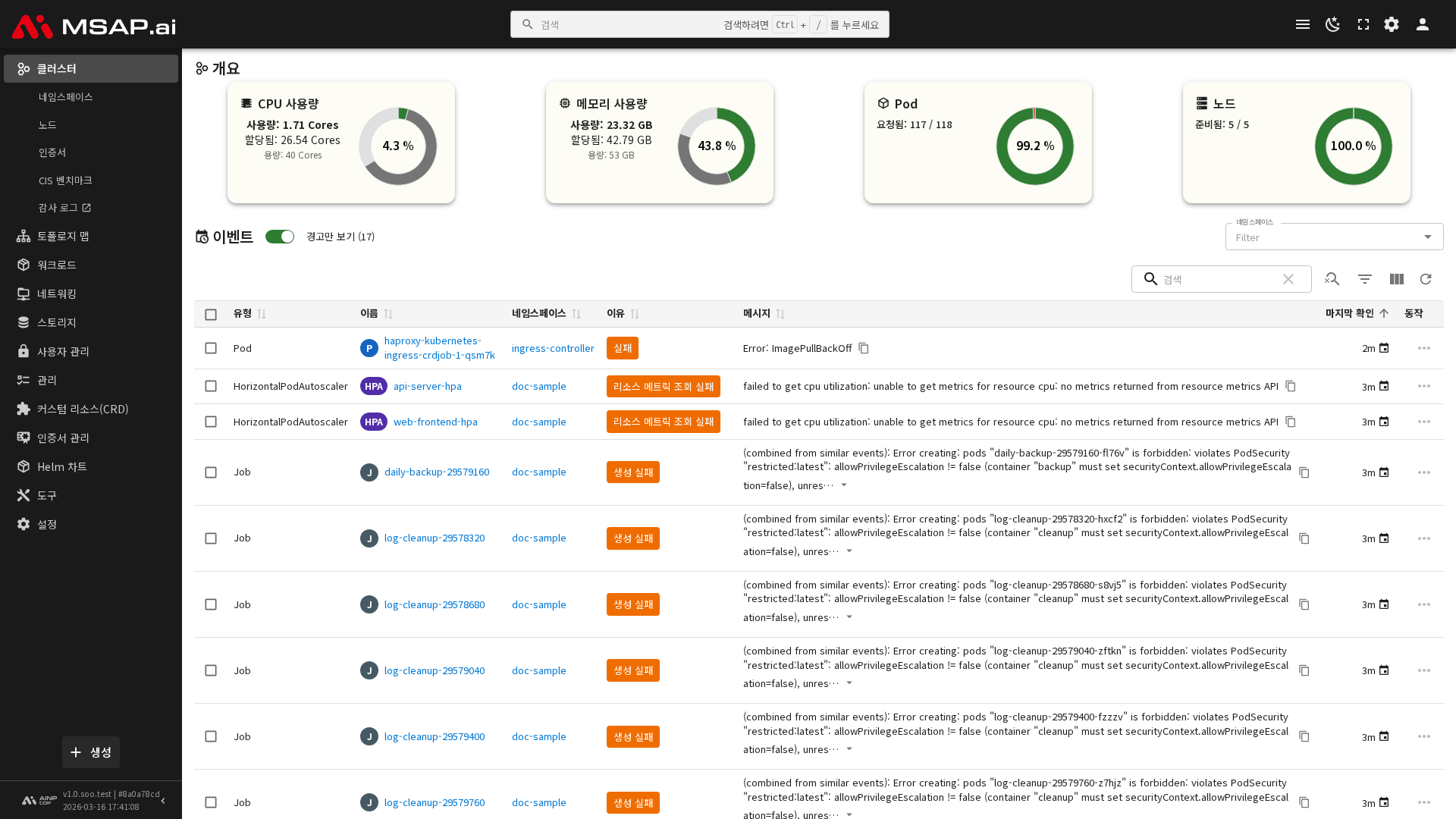

전체 레이아웃​

MSAP.ai Console의 화면은 크게 세 영역으로 구성됩니다.

  • 사이드바(좌측): 주요 메뉴 그룹과 하위 메뉴가 트리 형태로 배치되어 있습니다. 메뉴를 클릭하면 해당 리소스 관리 화면으로 이동합니다.
  • 헤더(상단): 클러스터 선택, 네임스페이스 필터, 글로벌 검색, 알림, 사용자 메뉴 등이 위치합니다.
  • 메인 콘텐츠(중앙): 선택한 메뉴에 해당하는 리소스 목록, 상세 정보, 대시보드 등이 표시됩니다.

사이드바는 접기/펼치기가 가능하며, 좁은 화면에서는 자동으로 접힌 상태로 전환됩니다.

사이드바 네비게이션​

사이드바에는 13개 메뉴 그룹이 계층 구조로 배치되어 있습니다. 각 메뉴 그룹을 클릭하면 하위 메뉴가 펼쳐집니다.

홈​

콘솔의 시작 화면입니다. 클러스터의 전체 현황을 한눈에 파악할 수 있는 대시보드가 표시됩니다.

클러스터​

클러스터 수준의 관리 메뉴입니다.

하위 메뉴설명
네임스페이스클러스터 내 네임스페이스 목록 및 관리
노드클러스터 노드 목록, 상태 확인, Cordon/Drain 등
인증서클러스터 인증서 상태 확인
CIS BenchmarkCIS 보안 벤치마크 결과
Audit Log감사 로그 조회

맵​

클러스터 리소스의 시각적 토폴로지 맵을 제공합니다. 리소스 간의 관계를 그래프 형태로 확인할 수 있습니다.

워크로드​

애플리케이션 실행과 관련된 Kubernetes 리소스를 관리합니다.

하위 메뉴설명
Pod실행 중인 Pod 목록 및 관리
배포 (Deployment)Deployment 목록, 스케일링, 재시작
상태저장 세트 (StatefulSet)StatefulSet 목록 및 관리
구성 맵 (ConfigMap)ConfigMap 생성, 편집, 삭제
시크릿 (Secret)Secret 생성, 편집, 삭제
작업 (Job)Job 목록, 실행 상태 확인
Cron 작업 (CronJob)CronJob 스케줄 관리
데몬 세트 (DaemonSet)DaemonSet 목록 및 관리
복제 세트 (ReplicaSet)ReplicaSet 목록 및 관리
수평 자동 확장 (HPA)HPA 목록, 메트릭 기반 자동 확장 설정
Cron 자동 확장 (CHPA)CronHPA 시간 기반 자동 확장 설정
Pod 중단 예산 (PDB)PDB 설정 및 관리

네트워킹​

클러스터의 네트워크 관련 리소스를 관리합니다.

하위 메뉴설명
서비스Service 목록 및 관리
엔드포인트Endpoint 목록 조회
인그레스Ingress 규칙 관리

스토리지​

클러스터의 스토리지 관련 리소스를 관리합니다.

하위 메뉴설명
영구 볼륨 클레임 (PVC)PVC 목록 및 관리
영구 볼륨 (PV)PV 목록 조회

사용자 관리​

Kubernetes RBAC(역할 기반 접근 제어) 관련 리소스를 관리합니다.

하위 메뉴설명
서비스 계정ServiceAccount 목록 및 관리
역할Role/ClusterRole 목록 및 관리
역할 바인딩RoleBinding/ClusterRoleBinding 목록 및 관리

관리​

클러스터 수준의 정책 및 제한 설정을 관리합니다.

하위 메뉴설명
리소스 할당량ResourceQuota 설정 및 관리
제한 범위LimitRange 설정 및 관리

Custom Resources​

클러스터에 정의된 CRD(Custom Resource Definition)와 커스텀 리소스를 관리합니다.

Cert-manager​

cert-manager를 통한 인증서 자동 발급 및 갱신을 관리합니다. Issuer, ClusterIssuer, Certificate 등의 리소스를 조회하고 관리할 수 있습니다.

Helm Charts​

Helm을 사용한 애플리케이션 패키지 설치, 업그레이드, 롤백을 관리합니다.

도구 (Tools)​

추가 유틸리티 기능을 제공합니다.

설정​

콘솔 환경 설정을 관리합니다.

상단 헤더​

상단 헤더에는 다음 요소가 포함되어 있습니다.

클러스터 선택 드롭다운​

멀티 클러스터 환경에서 관리 대상 클러스터를 선택할 수 있습니다. 드롭다운을 클릭하면 연결 가능한 클러스터 목록이 표시됩니다. 클러스터를 선택하면 해당 클러스터의 리소스 정보로 전체 화면이 갱신됩니다.

네임스페이스 필터​

특정 네임스페이스의 리소스만 표시하도록 필터링할 수 있습니다.

  • 전체 네임스페이스: 모든 네임스페이스의 리소스를 표시합니다.
  • 특정 네임스페이스 선택: 드롭다운에서 원하는 네임스페이스를 선택하면 해당 네임스페이스의 리소스만 필터링됩니다.

네임스페이스 필터는 대부분의 리소스 목록 화면에 적용됩니다. 노드, 영구 볼륨 등 클러스터 범위 리소스에는 적용되지 않습니다.

글로벌 검색​

헤더 중앙의 검색 바를 통해 클러스터 내 리소스를 빠르게 검색할 수 있습니다.

검색 기능​

  • 검색 바를 클릭하거나 키보드 단축키를 사용하여 검색을 시작합니다.
  • 리소스 이름, 네임스페이스, 리소스 유형 등으로 검색할 수 있습니다.
  • 검색어를 입력하면 실시간으로 매칭되는 리소스 목록이 표시됩니다.
  • 검색 결과를 클릭하면 해당 리소스의 상세 페이지로 바로 이동합니다.

검색 범위​

글로벌 검색은 현재 선택된 클러스터의 전체 리소스를 대상으로 합니다. 네임스페이스 필터가 설정되어 있어도 검색은 전체 범위에서 수행됩니다.

최근 항목​

최근에 조회한 리소스 목록을 빠르게 확인하고 다시 접근할 수 있습니다. 자주 확인하는 리소스에 빠르게 접근할 때 유용합니다.

알림 센터​

클러스터에서 발생한 주요 이벤트와 알림을 확인할 수 있습니다.

  • 헤더 우측의 알림 아이콘을 클릭하면 알림 패널이 열립니다.
  • 읽지 않은 알림이 있는 경우 아이콘에 배지가 표시됩니다.
  • 경고(Warning) 수준 이상의 이벤트가 주로 표시됩니다.
  • 알림을 클릭하면 관련 리소스 상세 페이지로 이동할 수 있습니다.

테마/언어/시간대 전환​

MSAP.ai Console은 사용자 환경에 맞게 다양한 설정을 지원합니다.

테마 전환​

  • 라이트 모드: 밝은 배경의 기본 테마입니다.
  • 다크 모드: 어두운 배경의 테마로, 야간 작업이나 눈의 피로를 줄이고 싶을 때 유용합니다.

설정 메뉴 또는 헤더의 테마 전환 버튼을 통해 변경할 수 있습니다.

언어 전환​

MSAP.ai Console은 다국어를 지원합니다.

  • 한국어(ko): 기본 언어입니다. 메뉴, 레이블, 메시지가 한국어로 표시됩니다.
  • 영어(en): 영어 인터페이스로 전환할 수 있습니다.

설정에서 언어를 변경하면 전체 UI가 즉시 변경됩니다.

시간대 전환​

이벤트 시간, 리소스 생성 시간 등의 시간 표시를 원하는 시간대로 설정할 수 있습니다. 기본적으로 브라우저의 시간대를 사용하며, 필요에 따라 UTC나 다른 시간대로 변경할 수 있습니다.

GS 메뉴 모드​

MSAP.ai Console은 GS(GoldStandard) 메뉴 모드를 지원합니다. GS 메뉴 모드가 활성화되면 일부 고급 메뉴 항목이 숨겨져 간결한 인터페이스를 제공합니다.

숨겨지는 항목​

GS 메뉴 모드에서는 다음 항목이 숨겨질 수 있습니다.

  • Pod 중단 예산 (PDB)
  • 일부 고급 설정 메뉴

이 모드는 일반 운영자에게 필수적인 기능만 노출하여 사용 편의성을 높이는 목적으로 제공됩니다. GS 메뉴 모드의 활성화 여부는 관리자 설정에 따라 결정됩니다.

공통 UI 패턴​

MSAP.ai Console 전반에서 일관되게 사용되는 UI 패턴을 소개합니다.

리소스 목록​

  • 테이블 형태: 리소스 목록은 테이블 형태로 표시되며, 열 헤더를 클릭하여 정렬할 수 있습니다.
  • 페이지네이션: 목록이 많은 경우 페이지 단위로 나뉘어 표시됩니다.
  • 필터링: 이름, 네임스페이스, 레이블 등으로 필터링할 수 있습니다.

리소스 상세​

  • 탭 구조: 상세 페이지는 정보, 이벤트, YAML 등 여러 탭으로 구성됩니다.
  • YAML 편집: 리소스의 YAML 정의를 직접 편집할 수 있습니다.
  • 폼 편집: 주요 필드를 폼 형태로 편집할 수 있습니다.

리소스 생성/삭제​

  • 생성: 메뉴의 + 버튼 또는 생성 버튼을 통해 새 리소스를 생성합니다. YAML 편집기 또는 폼을 사용할 수 있습니다.
  • 삭제: 리소스 삭제 시 확인 다이얼로그가 표시됩니다. 유형에 따라 경고 메시지가 다르며, 중요한 리소스의 경우 이름을 직접 입력해야 삭제가 가능합니다.
