H-맵 대시보드
H-맵 대시보드는 APM으로 모니터링하는 헬스체크를 육각형으로 표시하고 헬스체크에서 감지된 상태 정보를 초록, 노랑, 빨강의 색상으로 표시하여 다수의 헬스체크에서 감지된 상태을 한눈에 파악할 수 있는 대시보드를 제공합니다. 바로 APM 수집서버로 이동하여 헬스체크에서 감지된 에러의 원인을 확인할 수 있습니다.

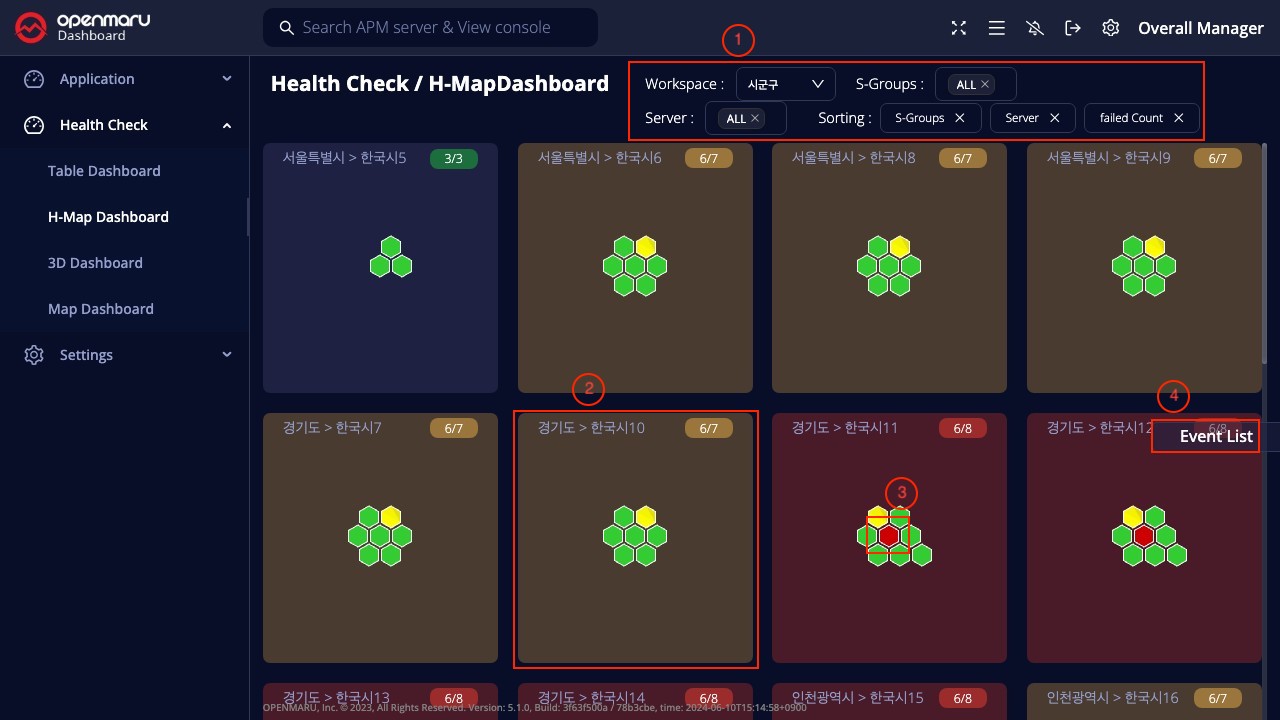

H-맵 대시보드 화면구성
① 필터 및 정렬
워크스페이스, 서버그룹, 서버 별로 필터링하여 모니터링 상황을 확인할 수 있으며, 서그룹, 서버, 실패개수에 따라 H-맵을 정렬 할 수도 있습니다
② H-맵 :
헬스체크에서 감지된 에러 상태에 따라 네이비, 노랑, 빨간색으로 표시하는 육각형(Hexagon) 벌집 형태로 실시간 모니터링합니다
info
- 상태별 배경색 구분
- Succeeded 상태(네이비색) : 육각형 블록들 중 중 빨간색 혹은 노란색 블록이 없이 모두정상 상태인 경우
- Unknown 상태(노란색) : 육각형 블록들 중 노란색 블록 이 하나라도 있는 경우
- Failed 상태(빨간색) : 육각형 블록들 중 빨간색 블록 이 하나라도 있는 경우
- 육각형 블록
- Succeeded 상태(네이비색) : 모니터링 중인 헬스체크에서 감지된 Failed나 혹은 Unknown이 없는 경우
- Unknown 상태(노란색) : 모니터링 중인 헬스체크가 응답 코드를 받지 못한 경우(ex 헬스체크 대상 서버가 shutdown 된 경우)
- Failed 상태(빨간색) : 모니터링 중인 헬스체크에서 Failed가 감지된 경우
③ 헬스 체크 처리 현황
"차트보기" 버튼 클릭하면 헬스체크 처리 현황 윈도우가 팝업됩니다. 자세한 내용은 헬스체크 처리 현황에서 확인할 수 있습니다.
④ 이벤트 목록
대시보드의 우측 하단의 “이벤트 목록” 버튼을 클릭하여 확인 할 수 있으며, OPENMARU APM 서버에서 발생한 헬스체크 관련 이벤트를 목록으로 확인 할 수 있습니다.
