애플리케이션 처리 현황 및 이벤트

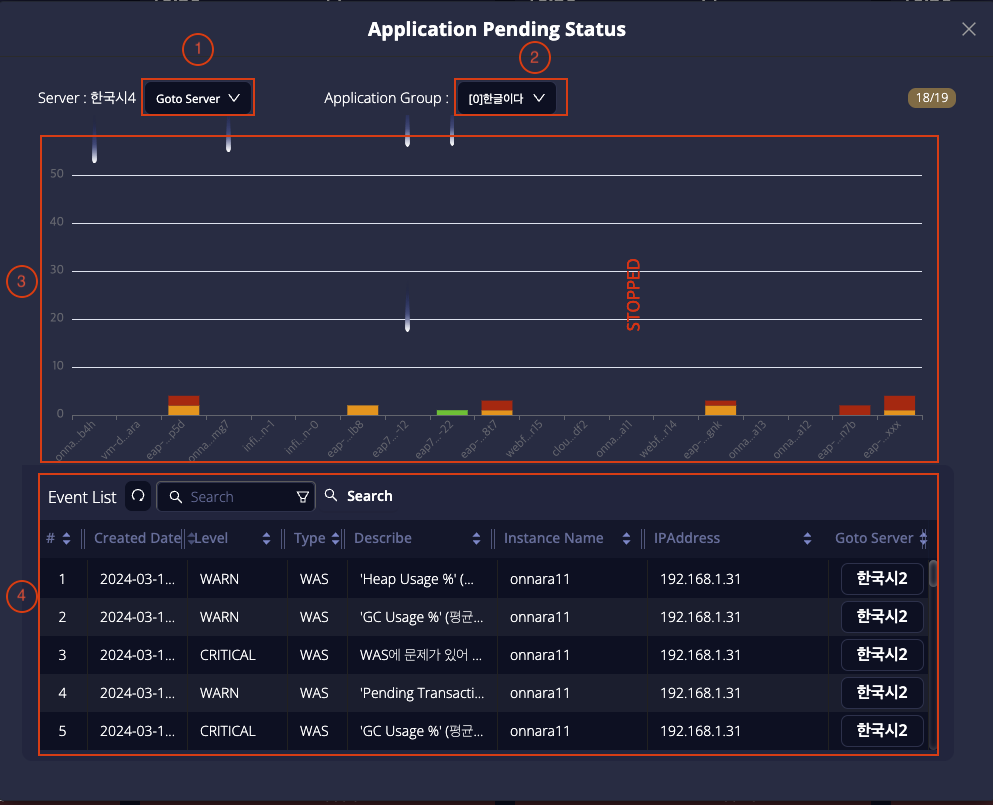

애플리케이션 처리 현황

대시보드에서 공통으로 사용되는 화면이며 대시보드에서 표시되는 지연상황을 좀 더 자세히 살펴볼 수 있습니다. 지연되는 애플리케이션 그룹의 각 인스턴스별 처리 상황을 확인할 수 있으며, 애플리케이션 지연 원인을 분석할 수 있도록 APM 수집서버의 대시보드, 스레드 덤프 분석화면, 트랜잭션맵, 토폴로지맵 화면으로 바로 이동할 수 있습니다.

① 서버 이동 선택

OPENMARU APM의 각 메뉴에 이동 할 수 있는 기능이다. 애플리케이션 처리 상황이 빨간색으로 표시되면 그 원인을 확인하여 조치하여야 한다. OPENMARU APM에서는 다양한 지연원인 분석도구를 제공하고 있으니, APM 서버의 분석기능을 사용할 수 있는 메뉴로 바로 이동할 수 있습니다.

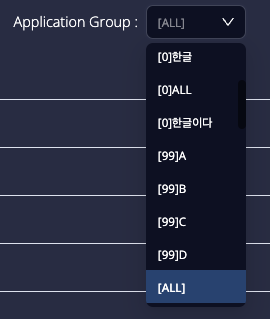

② 애플리케이션 그룹 선택

애플리케이션 처리 현황에서 확인중인 애플리케이션 그룹을 변경 할 수 있다.

③ 애플리케이션 처리 현황 차트

애플리케이션 그룹에 해당하는 인스턴스들의 처리 현황을 차트로 확인 할 수 있다. 떨어지는 에너지 볼은 현재 트래픽이 발생하고 있음을 의미하고, 차트는 현재 애플리케이션의 지연 트랜잭션 현황을 초록색(3초 미만), 주황색(3초 ~ 12초), 빨간색(12초 이상)을 표시합니다. 자세한 내용은 애플리케이션 처리 현황에서 확인할 수 있습니다.

④ 이벤트 목록

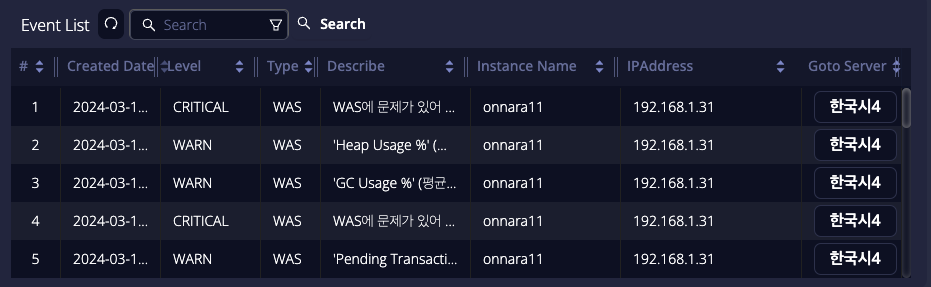

이벤트 목록

APM 수집서버에서 발생하는 경고 이벤트를 확인할 수 있는 기능입니다. 대시보드에서는 APM 전체에서 발생하는 경고 이벤트들을 확인할 수 있으며, 애플리케이션 처리 현황에서는 해당 애플리케이션 그룹에서 발생하는 경고 이벤트를 바로 확인할 수 있습니다.

① 이벤트 목록

모든 종류의 대시보드의 우측 하단에서 볼수 있는 테이블로 “이벤트 목록” 버튼을 클릭하면 활성화된다. OPENMARU APM 에서 모니터링되는 이벤트를 레벨별, 유형별로 확인 할 수 있으며 우측의 서버이동 버튼으로 해당 이벤트와 연관된 OPENMARU APM 메뉴로 바로 이동하여 이벤트가 발생한 원인을 확인할 수 있습니다.
