메트릭 차트
COP Console의 모니터링 기능은 다양한 Kubernetes 리소스의 CPU, 메모리, 네트워크, 파일시스템 사용량을 차트로 시각화합니다. 이를 통해 클러스터의 리소스 사용 추이를 파악하고, 용량 계획 수립 및 문제 진단에 활용할 수 있습니다.
모니터링 기능을 사용하려면 클러스터에 메트릭 수집 시스템이 구성되어 있어야 합니다.
차트 유형

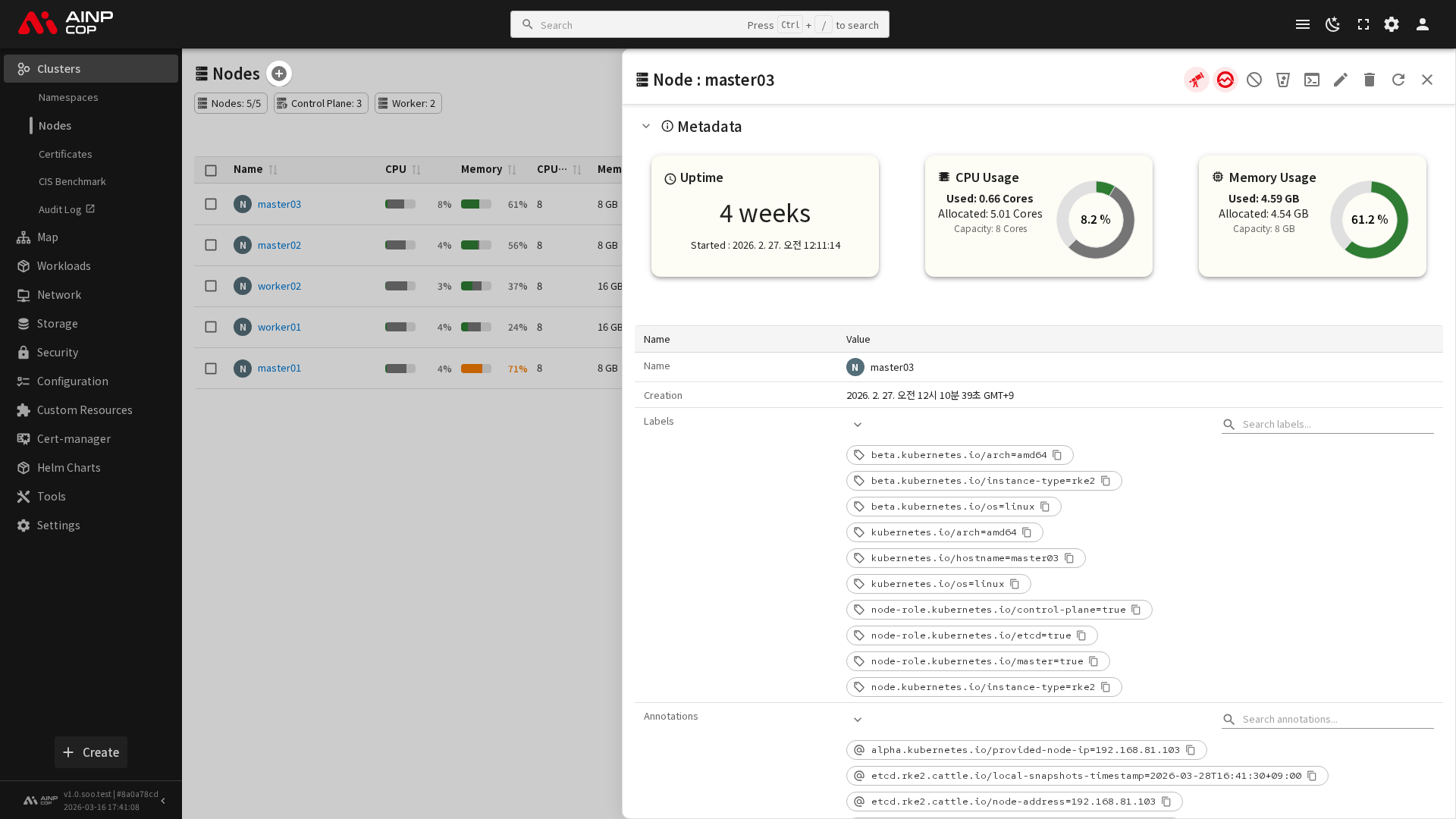

리소스 상세 페이지에서 다음 메트릭 차트를 확인할 수 있습니다.
CPU 사용률 차트
CPU 사용량의 시간대별 추이를 표시합니다.
- 사용량: 실제 CPU 사용량 (단위: 밀리코어, m)
- 요청량(Requests): 리소스에 설정된 CPU 요청량 (기준선으로 표시)
- 제한량(Limits): 리소스에 설정된 CPU 제한량 (최대선으로 표시)
CPU 사용량이 Requests를 지속적으로 초과하는 경우 Requests 값을 상향 조정하는 것을 권장합니다. Limits에 근접하는 경우 CPU 스로틀링이 발생할 수 있습니다.
메모리 사용률 차트
메모리 사용량의 시간대별 추이를 표시합니다.
- 사용량: 실제 메모리 사용량 (단위: MiB 또는 GiB)
- 요청량(Requests): 리소스에 설정된 메모리 요청량
- 제한량(Limits): 리소스에 설정된 메모리 제한량
메모리 사용량이 Limits에 도달하면 OOMKilled(Out of Memory Kill)가 발생할 수 있습니다. 메모리 사용량 추이를 모니터링하여 적절한 Limits 값을 설정하시기 바랍니다.
네트워크 I/O 차트
네트워크 수신(Receive) 및 송신(Transmit) 트래픽의 시간대별 추이를 표시합니다.
- 수신(Rx): 인바운드 네트워크 트래픽 (단위: bytes/s)
- 송신(Tx): 아웃바운드 네트워크 트래픽 (단위: bytes/s)
비정상적인 트래픽 급증은 애플리케이션 오류나 보안 문제의 징후일 수 있으므로 주의 깊게 모니터링하시기 바랍니다.
파일시스템 사용률 차트
디스크 사용량의 시간대별 추이를 표시합니다.
- 사용량: 현재 파일시스템 사용량
- 전체 용량: 파일시스템의 전체 크기
- 사용률(%): 전체 용량 대비 사용량 비율
PVC(영구 볼륨 클레임)가 연결된 리소스의 경우 볼륨별 사용량을 확인할 수 있습니다. 사용률이 80%를 초과하면 용량 확장을 검토하시기 바랍니다.
지원 리소스
메트릭 차트는 다음 Kubernetes 리소스의 상세 페이지에서 제공됩니다.
| 리소스 | 제공 차트 |
|---|---|
| Node (노드) | CPU, 메모리, 네트워크, 파일시스템 |
| Pod | CPU, 메모리, 네트워 크 |
| Deployment (배포) | CPU, 메모리 (집계) |
| StatefulSet (상태저장 세트) | CPU, 메모리 (집계) |
| DaemonSet (데몬 세트) | CPU, 메모리 (집계) |
| PVC (영구 볼륨 클레임) | 파일시스템 사용량 |
Deployment, StatefulSet, DaemonSet의 경우 소속 Pod의 메트릭을 집계하여 표시합니다.
시간 범위 선택
차트에 표시할 데이터의 시간 범위를 선택할 수 있습니다.
사전 정의된 범위
다음과 같은 사전 정의된 시간 범위를 빠르게 선택할 수 있습니다.
| 범위 | 설명 |
|---|---|
| 10분 | 최근 10분간의 데이터를 표시합니다. 실시간 모니터링에 적합합니다. |
| 1시간 | 최근 1시간의 데이터를 표시합니다. 단기적인 추이 확인에 적합합니다. |
커스텀 범위
사전 정의된 범위 외에 사용자가 직접 시작 시간과 종료 시간을 지정하여 원하는 기간의 데이터를 조회할 수 있습니다. 특정 시간대의 문제를 분석할 때 유용합니다.
시간 범위를 변경하면 모든 차트가 동시에 업데이트됩니다.
차트 조작
메트릭 차트는 다양한 상호작용 기능을 제공합니다.
줌 (확대/축소)
차트의 특정 구간을 마우스로 드래그하면 해당 구간을 확대하여 볼 수 있습니다. 세밀한 데이터 변화를 확인할 때 유용합니다. 줌 상태에서 원래 범위로 돌아가려면 리셋 버튼을 클릭합니다.
일시정지
차트의 자동 갱신을 일시적으로 중단할 수 있습니다. 현재 표시된 데이터를 분석하는 동안 차트가 갱신되는 것을 방지합니다. 일시정지 버튼을 다시 클릭하면 자동 갱신이 재개됩니다.
새로고침
새로고침 버튼을 클릭하면 차트 데이터를 즉시 갱신할 수 있습니다. 자동 갱신 주기를 기다리지 않고 최신 데이터를 확인할 때 사용합니다.
마우스 호버
차트 위에 마우스를 올리면 해당 시점의 정확한 값이 툴팁으로 표시됩니다. 여러 시리즈가 있는 경우 각 시리즈의 값을 동 시에 확인할 수 있습니다.
