3D 대시보드
3차원(3D) 대시보드는 APM에서 모니터링하는 헬스체크를 3차원에 기둥으로 표시합니다. 헬스체크의 상태에 따라 초록색(Succeeded), 노란색(Unknown), 빨간색(Failed)으로 표시하여 기동의 높이가 높고 빨간색으로 표시되면 응답속도가 느리고, 헬스체크에서 Failed가 감지되었음을 한눈에 파악할 수 있는 대시보드입니다. 실패(failed)가 발생하는 헬스체크로 자동으로 줌인되어 사용자가 확인할 수 있도록 하며, 바로 APM 수집서버로 이동하여 실패(failed)의 원인을 확인할 수 있습니다.

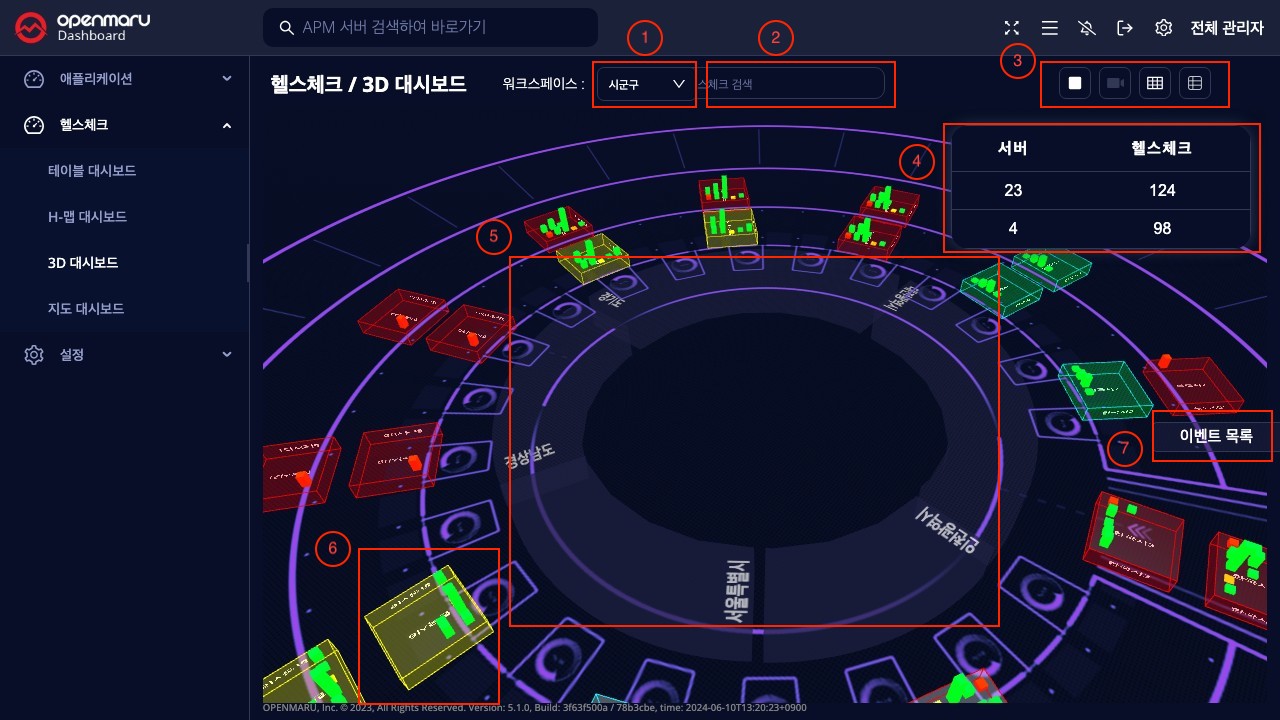

3D 대시보드 화면구성
① 필터
워크스페이스에 포함된 서버들 만을 3차원 대시보드에서 모니터링할 수 있습니다.
② 검색

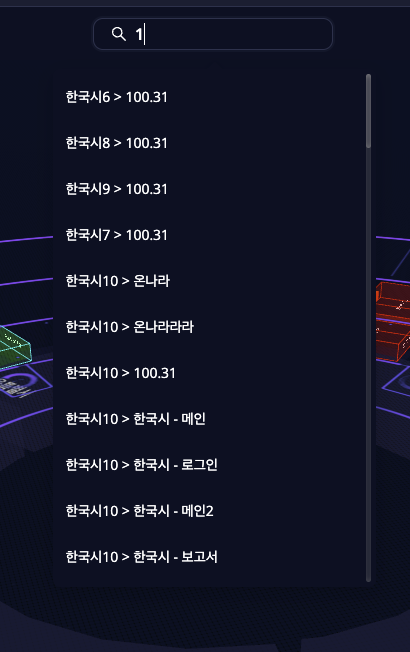

3D 대시보드에 원하는 서버나 헬스체크를 확대하여 확인할 수 있습니다. 서버명 혹은 헬스체크명으로 검색하면, “서버명” > “헬스체크명”으로 표시되며, 선택하면 3차원 대시보드의 회전이 잠시 중단되며, 해당 인스턴스를 확대하여 표시합니다.
③ 옵션
왼쪽에서부터 “회전 애니메이션 동작여부”, “카메라 줌인 사용여부”, “정보테이블 사용여부 “, “이벤트 테이블 사용여부” 를 설정 할 수 있습니다.
- 회전 애니메이션 동작 여부 : 클릭 시 ‘서버 그룹 원반’ 의 회전 여부를 설정 할 수 있습니다.
- 카메라 줌인 사용 여부 : 클릭시 주의, 경고가 발생한 서버 블록으로 카메라가 자동으로 줌인 할 수 있도록 설정 할 수 있습니다.
- 정보 테이블 사용여부 : 정보 테이블을 보이거나 숨길 수 있습니다.
- 이벤트 테이블 사용여부 : 이벤트 테이블을 보이거나 숨길 수 있습니다.

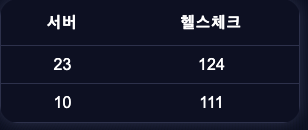

④ 장애 정보 테이블
- 서버 : 오류 상태인 서버 개수 / 전체 서버 개수
- 인스턴스 : 실행중인 인스턴스의 개수 / 전체 인스턴스의 개수

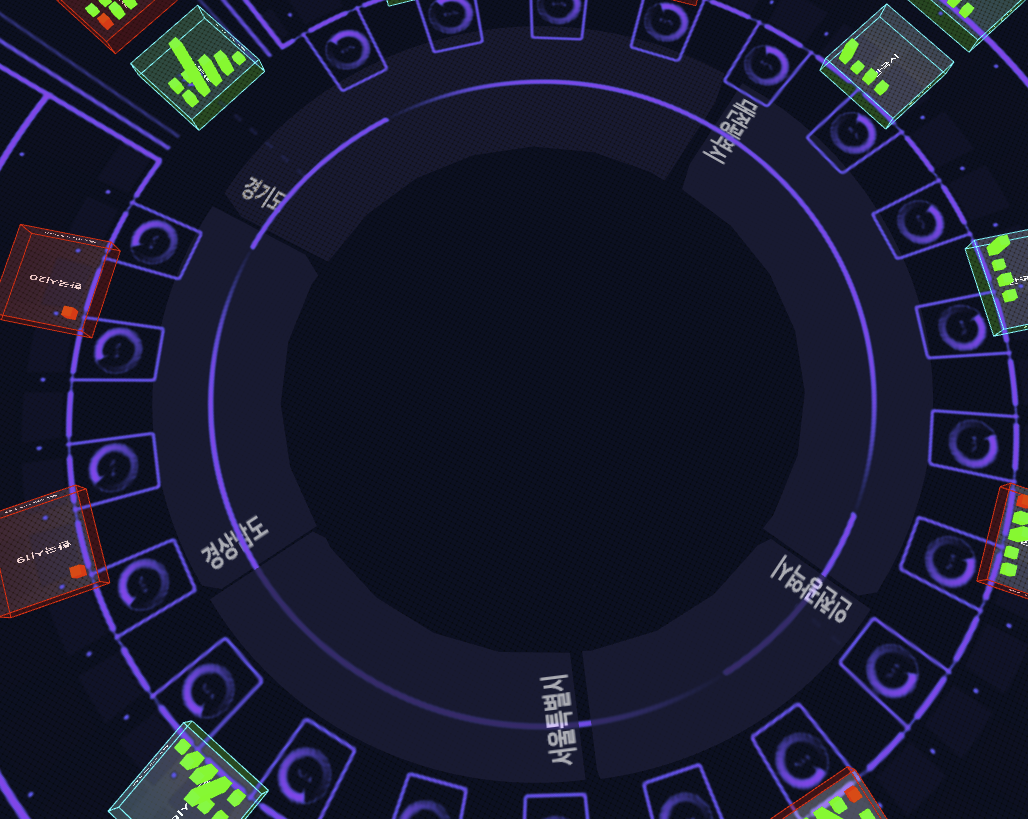

⑤ 서버 그룹 원반
워크스페이스에 해당하는 서버그룹별로 원반이 표시된다
서버그룹에 해당하는 원반 영역에 서버블럭이 배치되며 서버블럭 안에 서버에 해당하는 헬스체크 블럭이 배치된다.
⑥ 서버 블록
서버에 해당하는 블럭으로 색상에 따라 Succeeded, Unknown, Failed 상태로 구분된다
서버 블럭의 색상이 주황색이나 빨간색일 경우, 현재 처리중인 지연 트랜잭션이 임계값을 넘어선 애플리케이션 그룹이기 때문에 주의가 필요하며, APM에서 지연원인을 확인해야 합니다.
-
서버 블록 : 서버에 해당하는 블럭으로 색상에 따라 Succeeded, Unknown, Failed 상태로 구분된다
- Succeeded 상태(초록색) : 헬스체크 블록들 중 중 빨간색 혹은 노란색 블록이 없이 모두정상 상태인 경우
- Unknown 상태(노란색) : 헬스체크 블록들 중 노란색 블록 이 하나라도 있는 경우
- Failed 상태(빨간색) : 헬스체크 블록들 중 빨간색 블록 이 하나라도 있는 경우
-
헬스체크 블럭 : 헬스체크에 해당하는 블럭으로 색상에 따라 Succeeded 상태(초록색), Unknown 상태(노란색), Failed 상태(빨간색) 기둥으로 구분되며 클릭하면 헬스 체크 처리 현황을 팝업화면으로 표시한다.
- Succeeded 상태(초록색) : 모니터링 중인 헬스체크에서 감지된 Failed나 혹은 Unknown이 없는 경우
- Unknown 상태(노란색) : 모니터링 중인 헬스체크가 응답 코드를 받지 못한 경우(ex 헬스체크 대상 서버가 shutdown 된 경우)
- Failed 상태(빨간색) : 모니터링 중인 헬스체크에서 Failed가 감지된 경우
- 자세한 내용은 헬스체크 처리 현황에서 확인할 수 있습니다.
⑦ 이벤트 목록
대시보드의 우측 하단의 “이벤트 목록” 버튼을 클릭하여 확인 할 수 있으며, OPENMARU APM 서버에서 발생한 헬스체크 관련 이벤트를 목록으로 확인 할 수 있습니다.
