H-맵 대시보드
H-맵 대시보드는 APM으로 모니터링하는 애플리케이션 그룹을 육각형으로 표시하고 애플리케이션의 처리상태 정보를 초록, 주황, 빨간 색상으로 표시하여 다수의 애플리케이션 그룹의 상황을 한눈에 파악할 수 있는 대시보드를 제공합니다. 바로 APM 수집서버로 이동하여 지연(장애)의 원인을 확인할 수 있습니다.

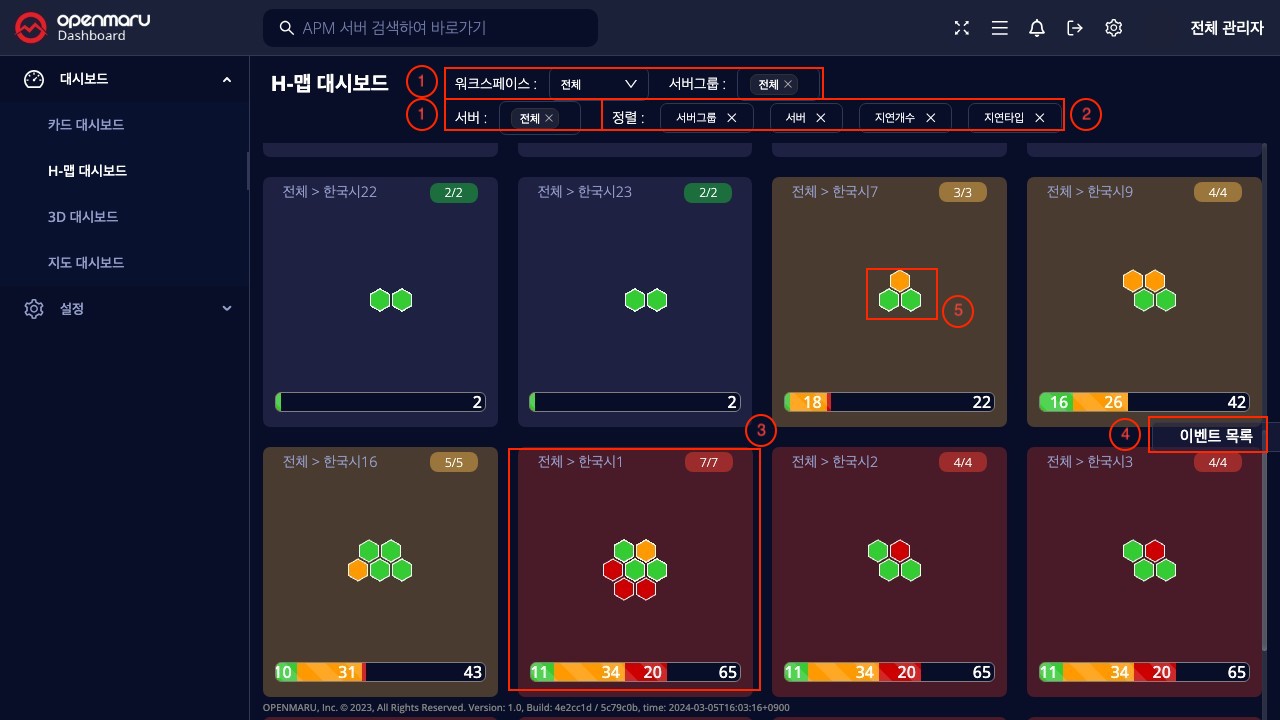

H-맵 대시보드 화면구성
① 필터
워크스페이스, 서버그룹, 서버 별로 필터링하여 모니터링 상황을 확인할 수 있다.
② 정렬
서버, 애플리케이션, 지연개수, 지연타입에 따라 H-맵을 정렬 할 수 있습니다. 정렬은 서버이름, 애플리케이션이름, 지연개수, 지연타입을 오름차순, 내림차순으로 정렬할 수 있습니다. 이 항목을 조합하여 정렬할 수 있으며, 'X'로 표시되면 해당 항목으로 정렬하지 않습니다.
③ H-맵 :
애플리케이션의 지연 상태에 따라 네이비, 주황색, 빨간색으로 표시하는 육각형(Hexagon) 벌집 형태로 애플리케이션 그룹을 서버 단위로 실시간 모니터링합니다
- 상태별 배경색 구분
- 정상 상태(네이비색) : 육각형 블록으로 표시하는 애플리케이션 그룹의 현재 처리중인 트랜잭션의 허용(Tolerating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 주황색으로 표시할 Tolerating 개수에 설정한 값보다 작은 경우
- 경고 상태(노란색) : 육각형 블록으로 표시하는 애플리케이션 그룹의 현재 처리중인 트랜잭션의 허용(Tolerating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 주황색으로 표시할 Tolerating 개수값 이상일 경우
- 주 의 상태(빨간색) : 육각형 블록으로 표시하는 애플리케이션 그룹의 현재 처리중인 트랜잭션의 불만(Frustrating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 붉은색으로 표시할 Frustrating 개수보다 더 많을 경우 또는 애플리케이션 그룹에 포함된 모든 인스턴스가 중지된 경우 서비스가 중지되기 때문에 이 경우도 빨간색으로 표시합니다.

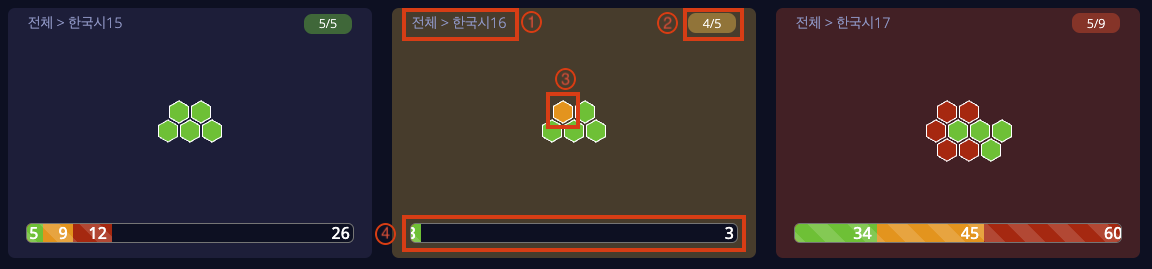

① H-맵 제목 : H-맵이 모니터링 중인 “워크스페이스명” > “서버 그룹” 을 표시
② 실행중인 서버 그룹 개수 : 정상 상태인 육각형 개수 / 전체 개수
③ 육각형 상태 :
- 정상 상태(초록색) : 애플리케이션 그룹이 정상상태인 경우
- 주의 상태(주황색) : 애플리케이션 그룹에서 3초~12초동안 실행 중인 허용(Tolerating) 트랜잭션이 있는 경우
- 경고 상태(빨간색) : 애플리케이션 그룹에서 12초 이상 실행 중인 불만(Frustrating) 트랜잭션이 있는 경우
④ 지연 상태바 : 애플리케이션 그룹의 지연중인 트랜잭션을 만족(Satisfying), 허용(Tolerating), 불만(Frustrating) 개수를 상태의 형태로 표시합니다. “클릭” 시 애플리케이션 처리 현황을 확인할 수 있습니다.
④ 이벤트 목록
대시보드의 우측 하단의 “이벤트 목록” 버튼을 클릭하여 확인 할 수 있으며, 모니터링 중인 애플리케이션에서 발생한 이벤트 목록을 확인 할 수 있습니다.
⑤ 애플리케이션 처리 현황
육각형을 클릭하면 애플리케이션 처리 현황을 팝업으로 표시하여, 애플리케이션 그룹에서 실행중인 인스턴스들의 지연 현황을 확인 할 수 있습니다. 자세한 내용은 애플리케이션 처리 현황에서 확인할 수 있습니다.
