3D 대시보드
3차원(3D) 대시보드는 APM에서 모니터링하는 애플리케이션 그룹을 3차원에 기둥으로 표시합니다. 애플리케이션에 지연이 발생하는 개수를 초록색(0 ~ 3초), 주황색(3초 ~ 12초), 빨간색(12초 이상)으로 표시하여 기동의 높이가 높고 빨간색으로 표시되면 애플리케이션 처리가 지연되고 있음을 한눈에 파악할 수 있는 대시보드입니다. 지연(장애)가 발생하는 인스턴스로 자동으로 줌인되어 사용자가 확인할 수 있도록 하며, 바로 APM 수집서버로 이동하여 지연(장애)의 원인을 확인할 수 있습니 다.

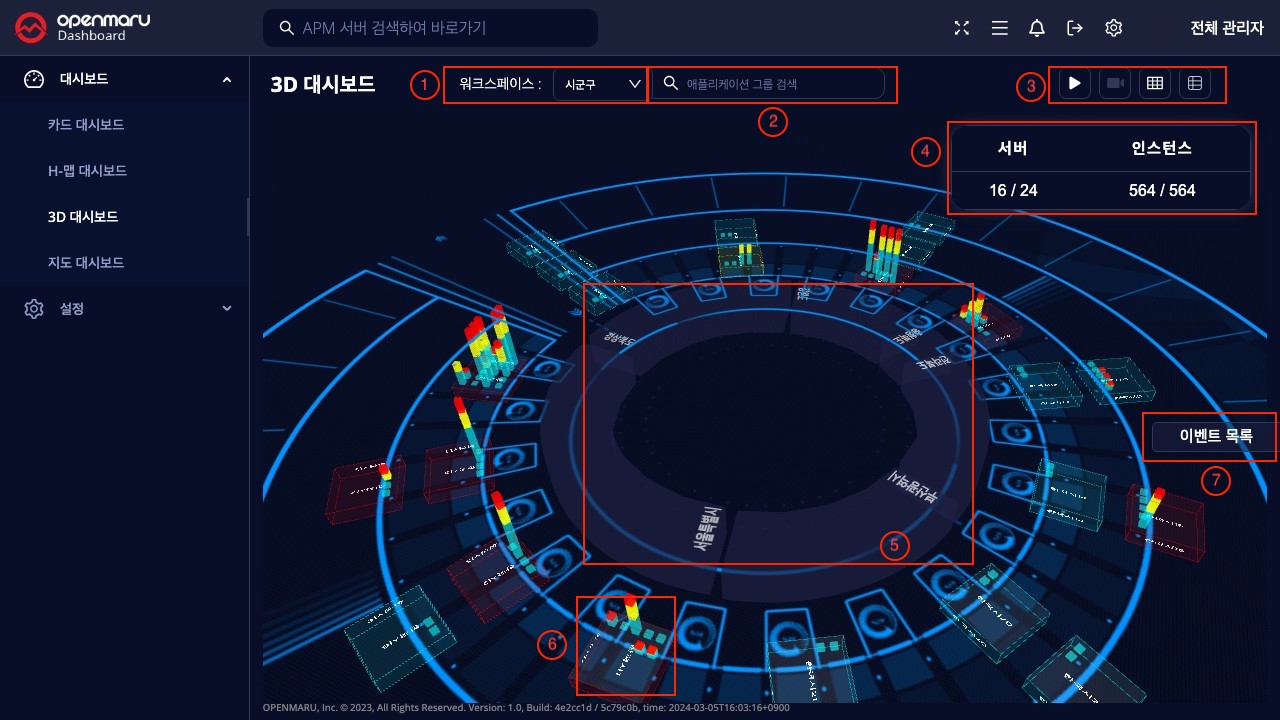

3D 대시보드 화면구성
① 필터
워크스페이스에 포함된 서버들 만을 3차원 대시보드에서 모니터링할 수 있습니다.

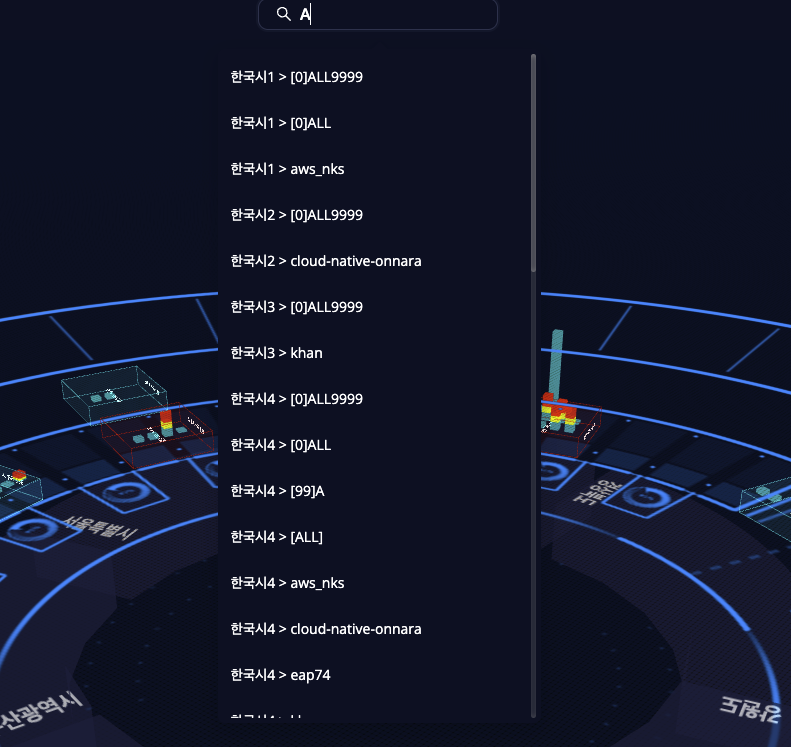

② 검색
3D 대시보드에 원하는 서버나 애플리케이션 그룹을 확대하여 확인할 수 있습니다. 서버명 혹은 애플리케이션 그룹명으로 검색하면, “서버명” > “애플리케이션그룹명”으로 표시되며, 선택하면 3차원 대시보드의 회전이 잠시 중단되며, 해당 인스턴스를 확대하여 표시합니다.
③ 옵션
왼쪽에서부터 “회전 애니메이션 동작여부”, “카메라 줌인 사용여부”, “정보테이블 사용여부 “, “이벤트 테이블 사용여부” 를 설정 할 수 있습니다. - 회전 애니메이션 동작 여부 : 클릭 시 ‘서버 그룹 원반’ 의 회전 여부를 설정 할 수 있습니다. - 카메라 줌인 사용 여부 : 클릭시 주의, 경고가 발생한 서버 블록으로 카메라가 자동으로 줌인 할 수 있도록 설정 할 수 있습니다. - 정보 테이블 사용여부 : 정보 테이블을 보이거나 숨길 수 있습니다. - 이벤트 테이블 사용여부 : 이벤트 테이블을 보이거나 숨길 수 있습니다.

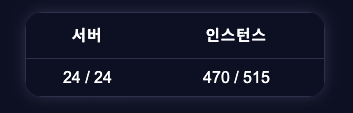

④ 장애 정보 테이블
- 서버 : 오류 상태인 서버 개수 / 전체 서버 개수
- 인스턴스 : 실행중인 인스턴스의 개수 / 전체 인스턴스의 개수

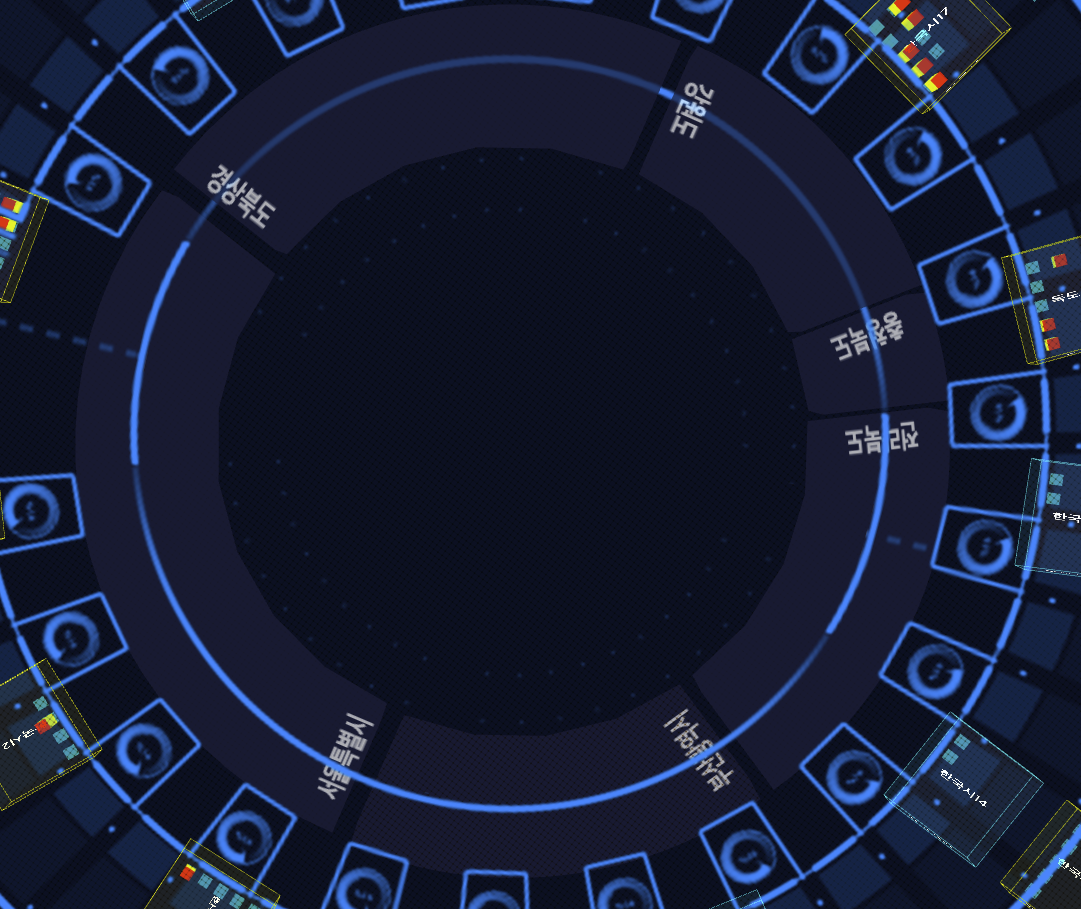

⑤ 서버 그룹 원반
워크스페이스에 해당하는 서버그룹별로 원반이 표시된다
서버그룹에 해당하는 원반 영역에 서버블럭이 배치되며 서버블럭 안에 서버에 해당하는 애플리케이션 그룹 블럭이 배치된다.
⑥ 서버 블록
서버 블록 : 서버에 해당하는 블럭으로 색상에 따라 정상, 주의, 경고 상태로 구분된다 - 정상 상태(네이비색) : 애플리케이션 그룹의 현재 처리중인 트랜잭션의 허용(Tolerating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 주황색으로 표시할 Tolerating 개수에 설정한 값보다 작거나, 해당 서버에서 발생한 CRITICAL/WARNING 이벤트가 없을 경우. - 주의 상태(주황색) : 애플리케이션 그룹의 현재 처리중인 트랜잭션의 허용(Tolerating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 주황색으로 표시할 Tolerating 개수)값 이상일 경우 또는 WARNING 이벤트가 발생한 경우 - 경고 상태(빨간색) : 애플리케이션 그룹의 현재 처리중인 트랜잭션의 불만(Frustrating) 개수가 설정 > 시스템설정 > 제어 옵션 > 바닥판을 붉은색으로 표시할 Frustrating 개수보다 더 많을 경우 또는 해당 서버에서 발생한 CRITICAL 이벤트가 있을 경우
서버 블럭의 색상이 주황색이나 빨간색일 경우, 현재 처리중인 지연 트랜잭션이 임계값을 넘어선 애플리케이션 그룹이기 때문에 주의가 필요하며, APM에서 지연원인을 확인해야 합니다.
- 애플리케이션 그룹 블럭 : 애플리케이션 그룹에 해당하는 블럭으로 쌓이는 색상에 따라 정상, 주의, 경고 기둥으로 구분되며 클릭하면 애플리케이션 처리 현황을 팝업화면으로 표시한다.
- 정상 기둥(초록색) : 애플리케이션 그룹의 처리현황이 3초 미만으로 정상인 경우
- 주의 기둥(주황색): 애플리케이션 그룹에서 3초~12초 동안 수행중인 허용(Tolerating) 트랜잭션 개수를 표시
- 경고 기둥(빨간색) : 애플리케이션 그룹에서 12초 이상 수행중인 불만(Frustrating) 트랜잭션 개수를 표시
- 자세한 내용은 애플리케이션 처리 현황에서 확인할 수 있습니다.
⑦ 이벤트 목록
대시보드의 우측 하단의 “이벤트 목록” 버튼을 클릭하여 확인 할 수 있으며, 모니터링 중인, 등록된 OPENMARU APM 서버에서 발생한 이벤트를 목록으로 확인 할 수 있다.
